Структурный состав токарного станка с ЧПУ

Oct 09, 2022

В современной области обработки высокоточные токарные станки с ЧПУ широко используются в различных областях. Использование токарного станка с ЧПУ с плоской станиной позволяет избежать таких проблем, как недостаточная жесткость конструкции, низкая ударопрочность и большое сопротивление трению поверхностей скольжения. И это очень помогает повысить эффективность токарной обработки и снизить затраты.

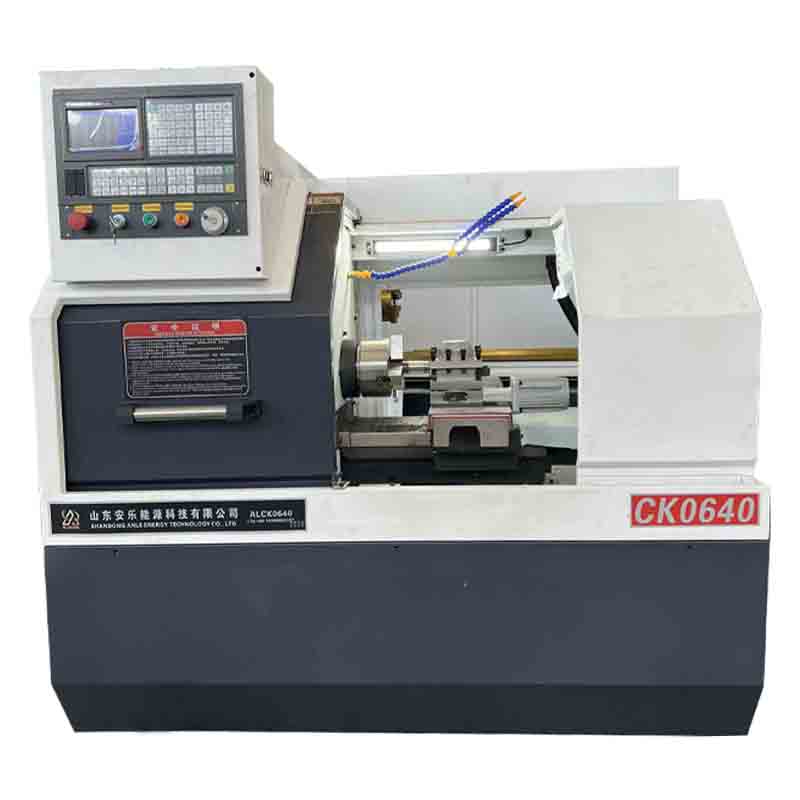

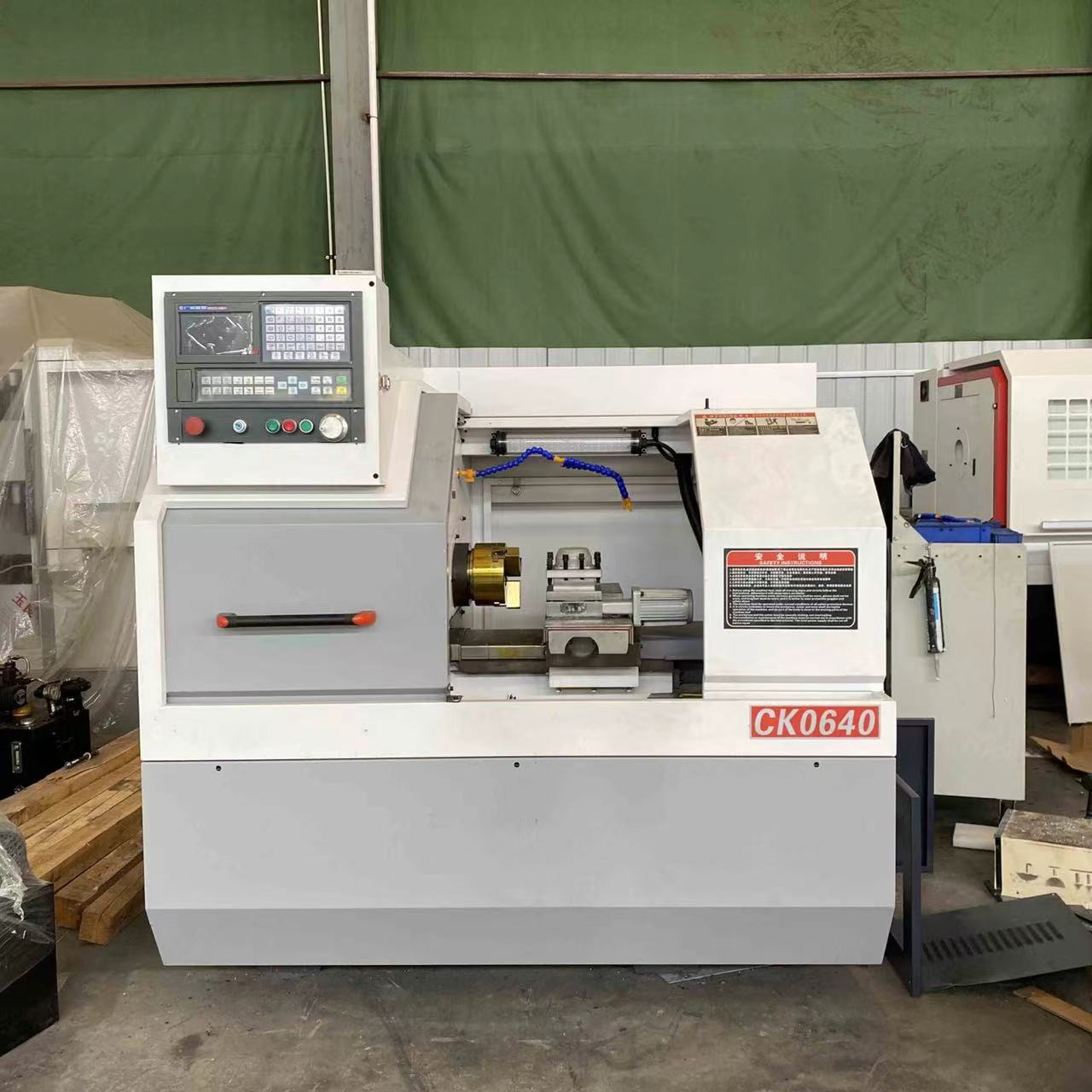

Существует много типов токарных станков с ЧПУ, но они, как правило, состоят из трех частей: основного корпуса токарного станка, устройства числового программного управления и сервосистемы.

Основной корпус токарного станка

1. Шпиндель и передняя бабка мини-токарного станка

Точность вращения шпинделя токарного станка с ЧПУ оказывает большое влияние на точность обрабатываемых деталей, а его мощность и скорость вращения также оказывают определенное влияние на эффективность обработки. Если коробка шпинделя мини-токарного станка представляет собой мини-токарный станок с ЧПУ с функцией автоматического регулирования скорости, конструкция трансмиссии коробки шпинделя была упрощена. Что касается модернизированного мини-токарного станка по металлу с двойными функциями ручного управления и автоматической обработки управления, в основном все еще сохраняется оригинальная передняя бабка.

2. Рельсы станка токарного мини

Направляющая из металла мини-токарного станка гарантирует движение подачи. В значительной степени это окажет определенное влияние на жесткость, точность и устойчивость станка по металлу при низкоскоростной подаче, что также является одним из важных факторов, влияющих на качество обработки деталей. За исключением некоторых токарных станков по металлу, в которых используются традиционные направляющие, в токарных станках с ЧПУ, производимых по стереотипам, чаще используются направляющие с пластиковым покрытием.

3. Механизм механической передачи токарного станка по металлу.

Помимо зубчатой передачи и других механизмов в части шпиндельной коробки, в токарно-фрезерном станке выполнены некоторые упрощения на основе оригинальной цепной передачи обычного токарного станка. Коробка подвесного колеса, коробка подачи, коробка скольжения и большинство ее передаточных механизмов были отменены, и сохранены только механизмы продольной и поперечной винтовой передачи, а между приводным двигателем и ходовым винтом не было добавлено несколько токарных станков. ) может устранить его люфт в зубчатой паре.

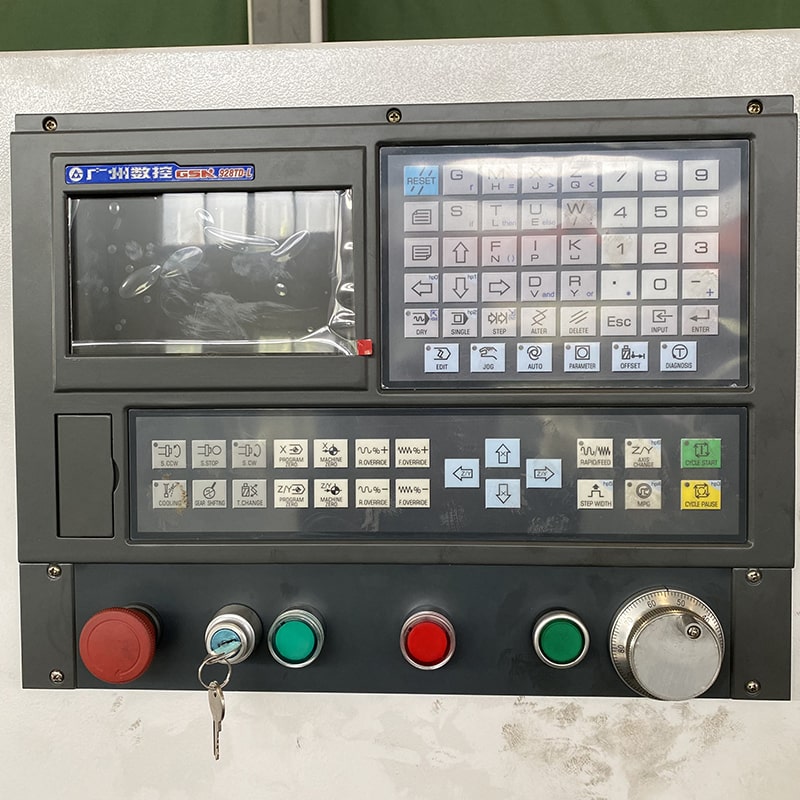

Устройство ЧПУ токарного станка с ЧПУ по металлу

В области станков с ЧПУ устройство с ЧПУ является ядром станка. Он в основном принимает программу обработки с ЧПУ, отправленную устройством ввода из внутренней памяти, компилирует ее через схему или программное обеспечение устройства с ЧПУ и выводит управляющую информацию и инструкции после операции и обработки. Каждая часть станка работает так, чтобы он мог двигаться упорядоченно.

Сервосистема мини-токарного станка с ЧПУ

В сервосистеме есть два аспекта: один — это сервоблок, а другой — приводное устройство.

Сервоблок является связующим звеном между ЧПУ и токарным станком. Он может усиливать слабый сигнал в устройстве ЧПУ для формирования сигнала мощного приводного устройства. В зависимости от полученной команды сервоблок можно разделить на импульсный и аналоговый.

Украшение привода состоит в том, чтобы запрограммировать механическое движение сигнала ЧПУ, расширенного сервоблоком, и управлять токарным станком за счет простого соединения и удаления соединительных частей, чтобы рабочий стол мог точно определить относительное движение траектории и, наконец, обработать требуемый продукты в соответствии с требованиями.
