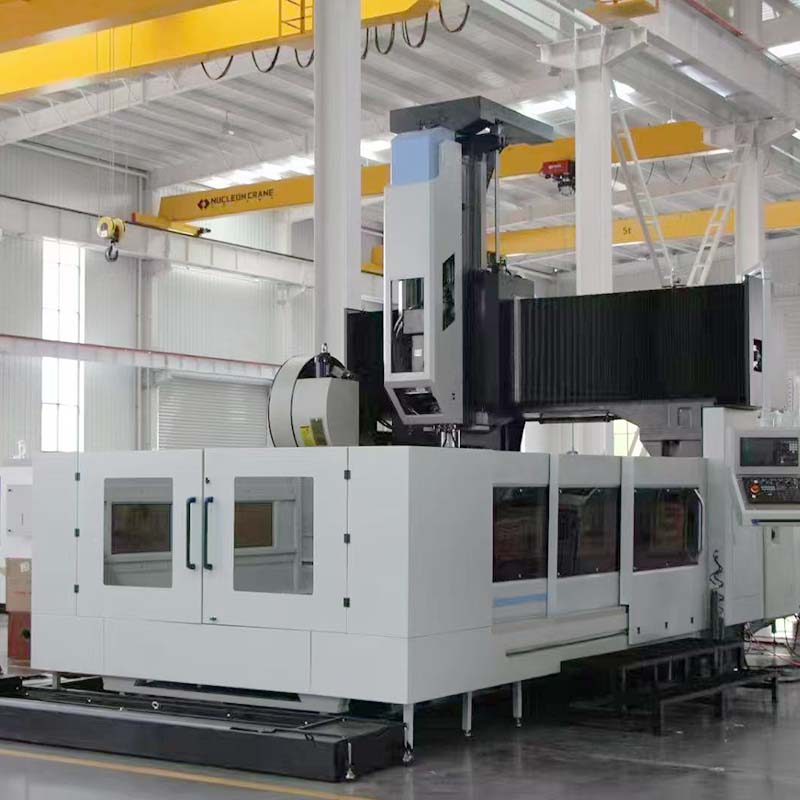

Портальный фрезерный станок GMC4022 — разработан для обработки крупногабаритных пресс-форм
Марка: ALLES CNC
Модель: ALGMC4022
Размеры корпуса: 10300×5700×4900
Цена: 225,000 долларов США (стандартная версия) / 230,000 долларов США (профессиональная версия)
Наличие: 400 единиц товара в наличии ежемесячно
Сертификация: соответствие стандартам качества и безопасности CE
Способ оплаты: банковский перевод/кредитные карты
Способ оплаты: банковский перевод/кредитные карты
Ограниченная годовая гарантия на весь станок (расширенная гарантия доступна на основные компоненты)
Описание товара
Портальный фрезерный станок с ЧПУ GMC4022 Описание оборудования
Портальный фрезерный станок GMC4022 — это высокопроизводительный станок с ЧПУ, специально разработанный для обработки крупногабаритных пресс-форм, сложных конструкционных компонентов и высокопрочных металлических деталей. Станок имеет высокожесткую интегральную портальную раму в сочетании с передовой системой ЧПУ и высокоточными компонентами трансмиссии, что обеспечивает превосходную точность и стабильность обработки даже при высоких нагрузках и длительной непрерывной работе.
Благодаря жесткой конструкции, точной трансмиссии и интеллектуальному управлению, станок GMC4022 обеспечивает высокую производительность и точность обработки, что делает его идеальным выбором для обработки крупногабаритных деталей и пресс-форм. Будь то резка в тяжелых условиях, высокоточная обработка или длительное непрерывное производство, станок GMC4022 неизменно демонстрирует исключительную надежность и производительность обработки.
Опционально
1. Конструкция шпинделя с зубчатой передачей (требуются специальные указания при заказе).
2. Фрезерная головка с прямым углом: ручная фрезерная головка с прямым углом (требуются специальные указания при заказе).
3. Магазины для 30, 40 инструментов (дисковые или цепные) (требуются специальные указания при заказе).
4. Подача воды осуществляется через центр шпинделя.
5. Четвёртая и пятая оси.
6. Возможность настройки высоты и ширины в соответствии с потребностями заказчика (требуются специальные указания при заказе).
Преимущества и характеристики оборудования ALGMC4022
Преимущества
Высокая жёсткость конструкции – высокая вибростойкость, длительный срок службы и высокая точность;
Возможность обработки с большим ходом – обеспечивает обработку очень больших заготовок одним зажимом;
Высокоточная система передачи – точность позиционирования достигает ±0,005 мм;
Многофункциональная интеграция – фрезерование, сверление и нарезание резьбы выполняются за одну операцию;
Высокоэффективная автоматизация – интеграция с системой ATC обеспечивает автоматическую обработку.
Характеристики
Длинный ход: легко обеспечивает обработку крупногабаритных деталей и пресс-форм.
Высокая жёсткость конструкции: станина из высокопрочного чугуна и портальная траверса обеспечивают высокую вибростойкость, стабильную и надёжную обработку. Высокоточный шпиндель: Оснащен высокоскоростной шпиндельной системой с высоким крутящим моментом, подходит как для черновой, так и для чистовой обработки.
Интеллектуальная система ЧПУ: Поддерживает системы управления различных производителей (таких как FANUC, Siemens и GSK), обеспечивая простоту эксплуатации и стабильную производительность.
Многофункциональная обработка: Возможность выполнения нескольких операций, таких как фрезерование, сверление, нарезание резьбы и расточка, на одном станке повышает эффективность производства.
| Рабочий стол | |
| Размер рабочего стола | 4000 × 2000мм |
| Подшипник рабочего стола | 13,000 Кг |
| Ширина Т-образного паза | 9–28 × 200мм |
| Диапазон обработки | |
| Перемещение по оси X | 4000мм |
| Перемещение по оси Y | 2200мм |
| Перемещение по оси Z | 1000мм |
| Расстояние от торца шпинделя до стола | 280–1280мм |
| Ширина портала | 2300мм |
| Высота портала | 1400мм |
| Шпиндель | |
| Модель с коническим отверстием | BT50-200 |
| Характеристики тягового штифта | P50T-1-MAS403 (45°) |
| Диапазон скоростей вращения | 10–6000 об/мин |
| Подача | |
| Диапазон скоростей подачи | 7 м/мин |
| Быстрое перемещение по оси X | 12 м/мин |
| Быстрое перемещение по оси Y | 12 м/мин |
| Быстрое перемещение по оси Z | 8 м/мин |
| Конфигурация системы | |
| Система ЧПУ | Япония FANUC 1 шт |
| Габариты и вес хоста | |
| Размеры машины (Д × Ш × В) | 10300 × 5700 × 4900мм |
| Вес машины | около 40 т |
Области применения портального фрезерного станка с ЧПУ GMC4022
1. Производство пресс-форм
Подходит для обработки крупногабаритных компонентов пресс-форм, таких как автомобильные пресс-формы, литьевые формы, штамповочные формы и формы для литья под давлением. GMC4022 легко выполняет высокоточную фрезеровку и сверление сложных поверхностей, таких как основания пресс-форм, полости и стержни.
2. Автомобилестроение и машиностроение
Используется для черновой и чистовой обработки конструкционных деталей, таких как корпуса двигателей, рамы, направляющие, основания станков и посадочные места подшипников. Высокая жесткость конструкции обеспечивает точность размеров и превосходное качество поверхности даже при тяжелых условиях резания.
3. Авиационно-космическая промышленность
Идеально подходит для обработки авиационных конструкционных элементов, деталей крыла, опорных шпангоутов, оснастки пресс-форм и других высокопрочных сплавов. Поддерживает многокоординатную обработку и сложную контурную обработку для удовлетворения требований к точности деталей аэрокосмической отрасли.
4. Энергетика и производство электротехнического оборудования
4. Энергетика и производство электротехнического оборудования
Широко применяется для обработки валов ветряных турбин, корпусов генераторов, компонентов турбин и деталей нефтяного оборудования. Возможность многосторонней обработки крупногабаритных деталей за один установ значительно повышает эффективность производства.
5. Железнодорожное и строительное машиностроение
Подходит для обработки шасси локомотивов, деталей рельсов и рычагов строительной техники, а также крупногабаритных сварных и литых деталей. Высокопроизводительный рабочий стол и мощный шпиндель станка GMC4022 отвечают требованиям обработки деталей в тяжелых условиях.
6. Военная и тяжёлая промышленность
Применяется для обработки деталей бронетехники, судостроительных конструкций и деталей специального оборудования из высокопрочных сталей и сплавов. Обеспечивает точное соответствие деталей и отличную плоскостность поверхности для критически важных применений.
Часто задаваемые вопросы (вопросы и ответы) по портальному фрезерному станку с ЧПУ GMC4022
1. Что такое портальный фрезерный станок с ЧПУ GMC4022?
GMC4022 — это большой портальный фрезерный станок с ЧПУ, специально разработанный для обработки крупногабаритных пресс-форм, механических компонентов и высокопрочных металлических деталей.
Он использует высокожесткую интегральную портальную раму в сочетании с высокоточной системой передачи и интеллектуальным ЧПУ, что обеспечивает высокоточную и эффективную резку в тяжелых условиях.
2. Каковы особенности обработки на станке GMC4022?
Широкий диапазон обработки: ось X — 4000 мм, ось Y — 2200 мм, ось Z — 1000 мм, подходит для обработки очень больших заготовок.
Высокая жесткость: конструкция портального станка устойчива и обладает высокой ударопрочностью.
Высокая точность: прецизионные шарико-винтовые передачи и линейные направляющие используются по всем трем осям, обеспечивая точность позиционирования ±0,005 мм. Универсальность: поддерживает различные процессы обработки, включая фрезерование, сверление, нарезание резьбы и расточку, что позволяет выполнять несколько задач на одном станке.
Высокая эффективность: опциональное устройство автоматической смены инструмента (ATC) обеспечивает непрерывную обработку и работу без участия оператора.
3. Для каких отраслей подходит GMC4022?
GMC4022 широко используется в следующих отраслях:
GMC4022 широко используется в следующих отраслях:
Производство пресс-форм (автомобильные пресс-формы, литьевые формы, штамповочные формы и т. д.)
Автомобилестроение и машиностроение (корпусы двигателей, рамы, направляющие и т. д.)
Авиакосмическая промышленность (обработка деталей из высокопрочных сплавов)
Энергетическое оборудование (главные валы ветряных турбин, корпуса генераторов, детали турбин и т. д.)
Машиностроение и железнодорожный транспорт (рамы локомотивов, роботизированные стрелы и т. д.)
Военная и тяжелая техника (детали судов, бронетехника и т. д.)
4. Какие варианты систем управления доступны для GMC4022?
Для удовлетворения потребностей клиентов доступен широкий спектр ведущих международных систем ЧПУ, включая FANUC, Siemens, GSK и KND.
Для удовлетворения потребностей клиентов доступен широкий спектр ведущих международных систем ЧПУ, включая FANUC, Siemens, GSK и KND.
Эти системы обеспечивают стабильную производительность и простоту эксплуатации, поддерживая сложную поверхностную и многоосевую обработку для удовлетворения разнообразных технологических требований.
5. Почему стоит выбрать GMC4022?
Стабильность и надежность: Высокопрочная литая конструкция обеспечивает долговременную точность.
Высокоточная обработка: Прецизионная система передачи и интеллектуальное управление компенсацией.
Универсальность: Подходит для широкого спектра отраслей, включая производство пресс-форм, машиностроение и энергетику.
Экономичность: Отличные общие характеристики и простота обслуживания делают этот станок подходящим долгосрочным вложением.
6. Возможность адаптации под требования заказчика?
Да. Мы предлагаем индивидуальные решения, основанные на размере заготовки, типе обработки и требованиях к технологическому процессу, включая перемещение, мощность шпинделя, емкость инструментального магазина и опции системы управления, для удовлетворения разнообразных производственных потребностей.
