Высокопроизводительный станок для обработки! TCK700DY обеспечивает идеальную интеграцию токарной и фрезерной обработки.
Марка: ALLES CNC
Модель: ALTCK700DY
Размеры: 45000 × 2300 × 2550
Цена: 79 000 долларов США (стандартная версия) / 95 000 долларов США (профессиональная версия)
Наличие: 400 единиц товара в наличии каждый месяц
Сертификация: соответствует стандартам качества и безопасности CE
Способ оплаты: банковский перевод/кредитные карты
Способ оплаты: банковский перевод/кредитные карты
Ограниченная годовая гарантия на весь станок (расширенная гарантия доступна на основные детали)
Описание товара
Токарно-фрезерный станок с ЧПУ TCK700DY – Обзор продукта
Токарно-фрезерный станок с ЧПУ TCK700DY – это современный многофункциональный, высокоточный и высокопроизводительный обрабатывающий центр с ЧПУ. Он идеально сочетает в себе функции токарной и фрезерной обработки, позволяя выполнять сложную многооперационную обработку деталей за один установ. Это значительно повышает эффективность производства, снижает вторичные ошибки настройки и обеспечивает стабильно высокую точность, что делает его идеальным выбором для современного интеллектуального производства и производства высокотехнологичных компонентов.
Станок отличается высокопрочной станиной и прецизионными направляющими, а также высокоточным шпинделем большого диаметра и сервоприводом с высоким крутящим моментом, что обеспечивает исключительную стабильность и точность даже в условиях интенсивной обработки. Благодаря возможности одновременной многоосевой обработки TCK700DY может обрабатывать резьбу, канавки, выступы и сложные контуры, выполняя несколько операций за один установ, что сокращает производственные циклы и снижает трудозатраты. Станок оснащен передовой системой ЧПУ, поддерживает интеллектуальную коррекцию инструмента, редактирование программ, автоматическую диагностику неисправностей и несколько режимов обработки. Он прост в эксплуатации и отличается высокой надежностью. Дополнительные функции, такие как автоматические загрузочно-разгрузочные устройства, гидропатроны, задние бабки и автоматические транспортеры стружки, обеспечивают эффективное автоматизированное производство, отвечая требованиям современного интеллектуального и безлюдного производства.
Благодаря высокой жесткости, многофункциональности, интеллектуальному управлению и высокой эффективности токарно-фрезерный станок с ЧПУ TCK700DY широко используется в производстве автомобильных деталей, машиностроительной, аэрокосмической, энергетической промышленности и пресс-форм, предоставляя производителям точные, эффективные и надежные производственные решения.设备选配
Опционально

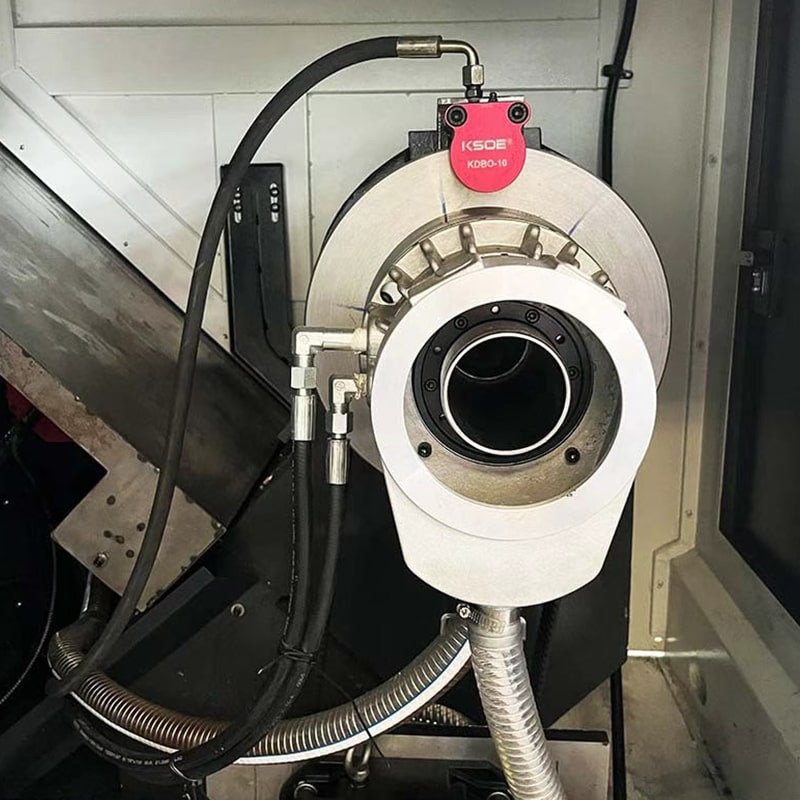

Гидравлическая рама: тип C, самоцентрирующийся диапазон

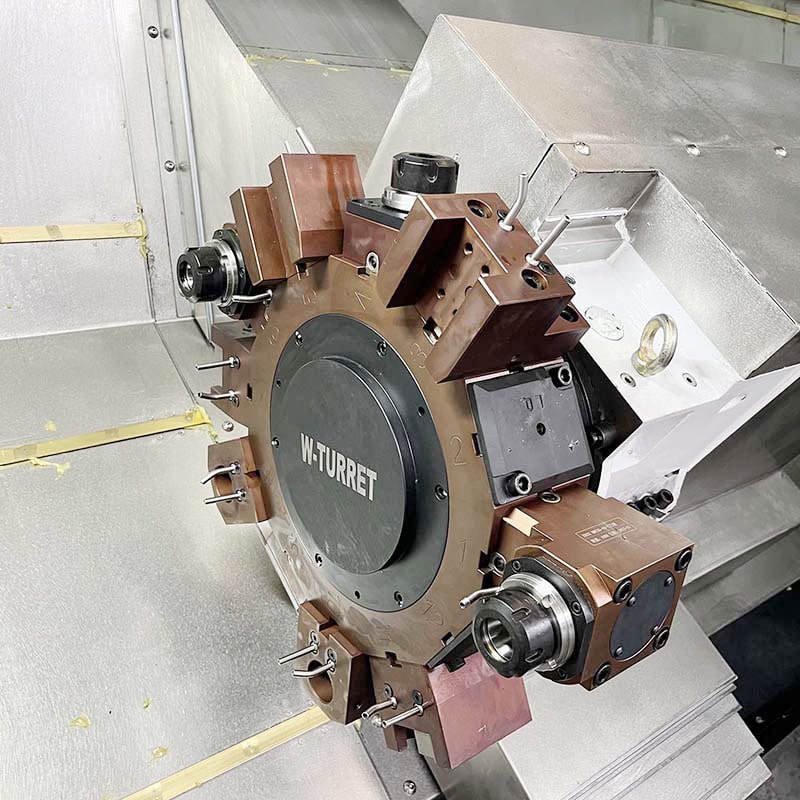

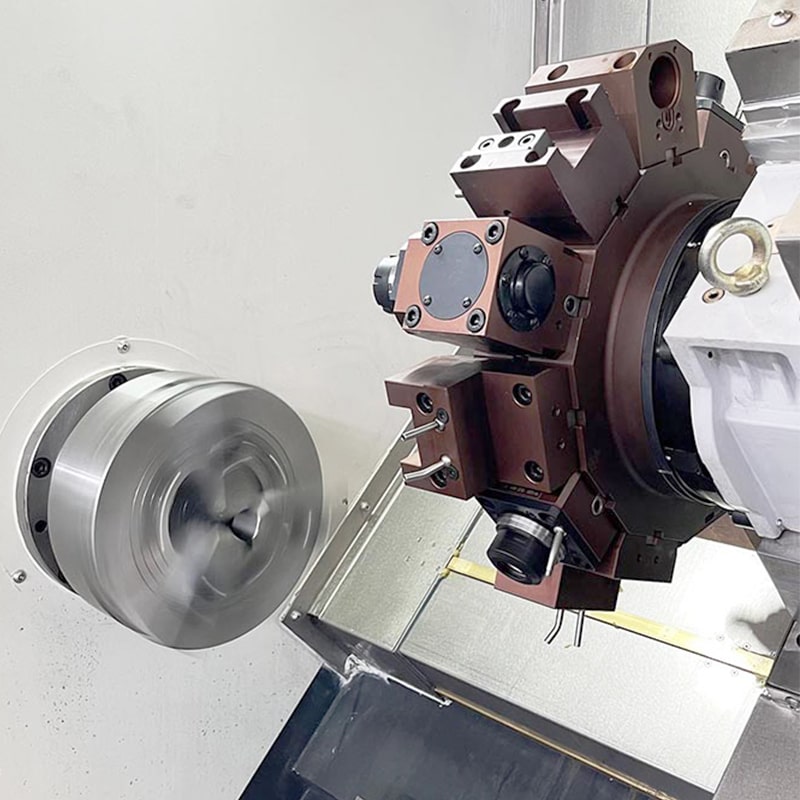

Револьверная головка с электроприводом: BMT55 / BMT65
Ось Y (прямое соединение): жесткая направляющая с гидравлической блокировкой во время статической обработки
Сервопрограммируемая задняя бабка: сервопривод для точного позиционирования
Контршпиндель: A2-6-79
ALTCK700DY Основные характеристики и преимущества
Функция токарно-фрезерной обработки
Оборудованный функциями точения и фрезерования, станок может выполнять несколько операций за один установ, исключая повторные перемещения и вторичные установы, тем самым повышая эффективность обработки и точность размеров. Высокожесткая конструкция станка
Благодаря высокопрочной станине и прецизионным направляющим в сочетании со шпинделем большого диаметра и сервосистемой с высоким крутящим моментом, станок обеспечивает стабильность и точность резки даже в условиях интенсивной обработки.
Высокоточная система ЧПУ
Станок оснащен надежной системой ЧПУ (например, FANUC, Siemens или высокопроизводительными отечественными системами), поддерживающей интеллектуальную коррекцию инструмента, редактирование программ, диагностику неисправностей и другие функции. Станок прост в эксплуатации и отличается высокой надежностью.
Возможность многоосевой одновременной обработки
Поддерживает многоосевую одновременную обработку, обеспечивая высокоточную обработку сложных поверхностей, резьбы, канавок, дисков и деталей типа валов.
Автоматизация и возможности расширения
Дополнительные функции включают в себя автоматические загрузочно-разгрузочные устройства, гидропатроны, задние бабки и автоматические транспортеры стружки, что повышает эффективность производства и позволяет выполнять обработку без участия оператора.
Технические преимущества
Высокая жесткость и отличная вибростойкость
Выполнение нескольких процессов за один установ, что сокращает производственные циклы
Высокая точность обработки с точностью повторного позиционирования до ≤0,004 мм
Возможность обработки сложных деталей и поддержка серийного производства
| Имя | Единица измерения | Параметр | ||||
| Диапазон обработки | Максимальный диаметр обработки на станине | мм | Φ780 | |||
| Максимальный диаметр обработки на суппорте | мм | Φ500 | ||||
| Рекомендуемый диаметр обработки | мм | Φ650 | ||||
| Эффективная длина обработки | мм | 900 | ||||
| Шпиндель | Тип шпиндельной головки | мм | A2-8 | A2-11(optional) | ||
| Диаметр сквозного отверстия шпинделя | мм | 88 | 105 | 132 | ||
| Диаметр прутка ≤ | мм | 75 | 92 | 115 | ||
| Максимальная скорость шпинделя | об/мин | 3000 | 2500 | 1600 | ||
| Номинальная мощность главного двигателя | кВт | 15-21 | 22-30 | |||
| Максимальный выходной крутящий момент главного вала | НМ | 573 | ||||
| Салазки | Наклон | ГРАДУС | 45 ° | |||
| Расстояние перемещения по оси X | мм | 350+20 | ||||
| Скорость быстрого перемещения по осям X/Z | м/мин | 16/24 | ||||
| Серводвигатель по осям X/Y/Z | кВт | 3/3/3(4) | ||||
| Револьверная головка | Форма | сервогидравлический |
BMT65 горизонтальный
12 станций
|
|||
| Время смены смежного инструмента | S | 0.5 | ||||
| Количество инструментов | / | 12 станций | ||||
| Размеры инструмента (токарная/расточная обработка) | мм | 32×32/Φ32(40) | ||||
| Мощность револьверной головки | кВт | 7.5-11 | ||||
| Перемещение по оси Y | мм | ±75 | ||||
| Габариты машины | мм | |||||
| Масса нетто/брутто машины | мм | |||||
Области применения TCK700DY
Токарно-фрезерный станок с ЧПУ TCK700DY, благодаря высокой жесткости, многофункциональности и точности, широко применяется в различных отраслях промышленности, способствуя выполнению сложных задач по обработке различных компонентов.
Производство автомобильных деталей
В автомобильной промышленности станок TCK700DY эффективно обрабатывает валы двигателей, приводные валы, шестерни, ступицы и тормозные диски. Возможность совмещенной токарно-фрезерной обработки позволяет выполнять несколько операций за один установ, значительно повышая эффективность производства, обеспечивая при этом точность размеров и качество поверхности, отвечая высоким требованиям к точности и производительности современного автомобилестроения.
Компоненты строительной техники
В строительной технике станок TCK700DY может обрабатывать гидравлические штоки, валы-шестерни, опорные валы и крупногабаритные несущие диски. Высокожесткая станина станка и шпиндель большого диаметра обеспечивают стабильную обработку в тяжелых условиях резания, удовлетворяя требованиям к прочности и долговечности деталей строительной техники. Прецизионные компоненты для аэрокосмической промышленности
В аэрокосмической промышленности станок TCK700DY может обрабатывать высокоточные валы, гребные валы, гидравлические компоненты и детали авиакосмических двигателей. Возможность многоосевой одновременной обработки и высокоточная система ЧПУ позволяют производить сложные поверхности и конструкции, отвечая строгим стандартам точности, качества поверхности и надежности, предъявляемым к аэрокосмическим изделиям.
Валы и диски для энергетического оборудования
В производстве ветроэнергетического оборудования, турбин, генераторов и нефтегазового оборудования станок TCK700DY может обрабатывать главные валы, роторы, корпуса подшипников и крупногабаритные дисковые компоненты. Его жесткая конструкция и высокая режущая способность обеспечивают стабильную обработку длинных валов и поддерживают серийное производство, повышая эффективность производства энергетического оборудования.
Производство пресс-форм и оснастки
TCK700DY также идеально подходит для обработки пресс-форм и оснастки, позволяя обрабатывать различные пресс-формы, калибры и прецизионные приспособления. Высокая точность обработки и возможность выполнения нескольких процессов за один установ сокращают производственные циклы и гарантируют размерную и геометрическую точность, повышая качество и эффективность пресс-форм и инструментов.
Интересные факты о токарно-фрезерных станках с ЧПУ | Краткий обзор
1. Что такое токарно-фрезерная обработка?
Токарно-фрезерный станок с ЧПУ объединяет функции токарной и фрезерной обработки в одном станке с ЧПУ. Он позволяет выполнять несколько процессов за один установ, экономя время, уменьшая количество ошибок и повышая точность.
2. Зачем нужен токарно-фрезерный станок с ЧПУ?
Меньше установов → минимизация ошибок при обработке
Более высокая эффективность → один станок, множество функций
Сложные детали → идеально подходят для валов, дисков и фасонных поверхностей
3. Что означает многоосевая одновременная обработка?
Современные токарно-фрезерные станки могут одновременно перемещать несколько осей — шпиндель, револьверная головка и фрезерный инструмент работают вместе. Это позволяет обрабатывать резьбу, канавки и сложные поверхности за один установ.
Совет от профессионала:
Главное преимущество токарно-фрезерных станков — выполнение нескольких операций за один установ, но тщательное программирование и выбор инструмента играют ключевую роль в достижении максимальной эффективности и точности.
