Токарный станок с ЧПУ может автоматически выполнять обработку вращающихся деталей, таких как валы и диски, с помощью программы обработки с ЧПУ.
Токарный станок с ЧПУ по металлу имеет широкий спектр возможностей обработки и может обрабатывать прямые цилиндры, косые цилиндры, дуги и различные резьбы.
Металлический токарный станок с наклонной станиной с ЧПУ имеет различные функции компенсации линейной интерполяции и круговой интерполяции, что дает хороший экономический эффект при массовом производстве сложных деталей.
Горизонтальный токарный станок с ЧПУ отличается высокой эффективностью производства.
Время, необходимое для обработки детали, состоит из двух частей: собственно резания и вспомогательного времени. Поскольку высокоточный токарный станок с ЧПУ может достигать большого количества резания, высокой скорости резки и высокой скорости сухого хода, эффективность производства токарного станка с ЧПУ намного выше, чем у обычных токарных станков.
Токарный станок с ЧПУ, как правило, имеет хорошую жесткость, что позволяет выполнять сильную резку с большим количеством резок, экономя время на черновую обработку.
Мини-токарный станок с ЧПУ может реализовать бесступенчатую регулировку скорости. Таким образом, диапазон выбора и регулировки скорости вращения расширяется, и может быть получена лучшая линейная скорость.
Эти благоприятные условия являются надежной гарантией повышения производительности.
Когда объем производства составляет среднюю партию, мини-токарный станок с ЧПУ может показать свое превосходство еще больше.
Автоматический токарный станок с ЧПУ может обрабатывать детали вращения со специальной резьбой
Типы резьб, которые можно натачивать на обычном токарном станке, ограничены. Он может обрабатывать только прямую и коническую метрическую и дюймовую резьбу с одинаковыми шагами, а токарный станок может быть ограничен только количеством шагов.
Токарный станок с наклонной станиной с ЧПУ может не только натачивать различную прямую, коническую и торцевую резьбу с одинаковым шагом, но также нарезать резьбу с увеличенным шагом, уменьшенным шагом и плавным переходом между равным шагом и переменным шагом. И высокоточные модульные винтовые детали (например, червяки).
Когда токарный станок с наклонной станиной с ЧПУ накручивает резьбу, вращение шпинделя не нужно менять попеременно, как на обычных токарных станках, станок с наклонной станиной с ЧПУ может непрерывно выполнять цикл и резать до тех пор, пока он не будет завершен, поэтому эффективность токарной обработки очень высока. .
Наклонная станина токарного станка с ЧПУ оснащена функцией компенсации шага в сочетании с использованием твердосплавных вставок и использованием более высоких скоростей вращения, поэтому точность точения резьбы высокая, а значение шероховатости поверхности небольшое.

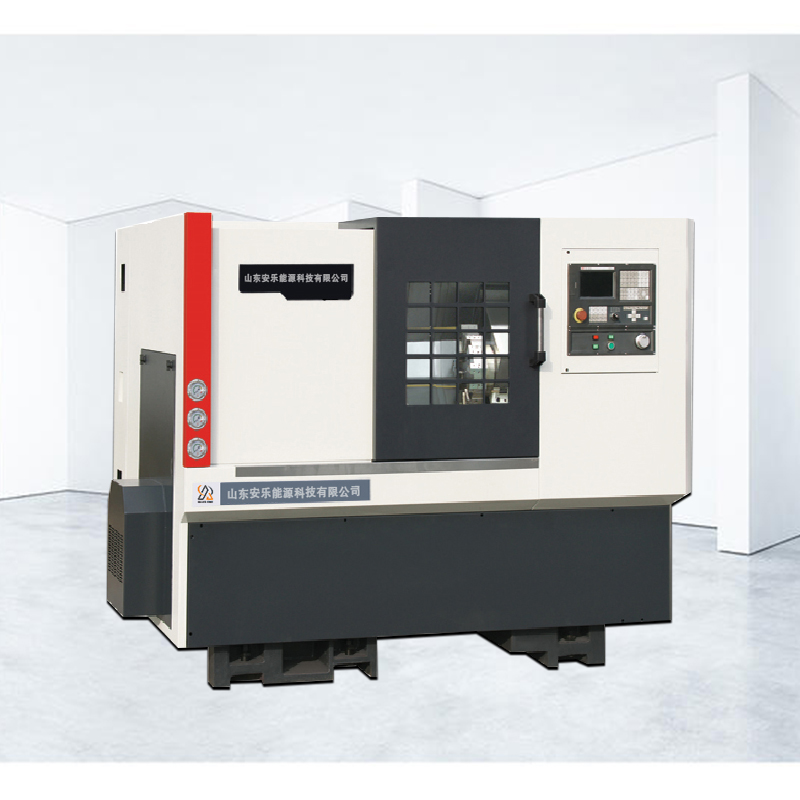

Параметры продукта
Вещь |
ALTCK46A |
Максимальный верхний диаметр поворота станины |
Φ460мм |
Максимальный диаметр обработки на резцедержателе |
Φ170мм |
Максимальная длина обработки |
350мм |
Тип головки шпинделя (дополнительный патрон) |
А2-5 |
Мощность двигателя шпинделя |
5,5 кВт |
Скорость вращения шпинделя |
3500pм |
Диаметр отверстия шпинделя |
Φ56мм |
Диаметр стержня |
Φ45мм |
Предельный ход по оси X |
240мм |
Характеристики винта оси X/Z |
3210/4010 |
Предельный ход оси X |
240мм |
Предел хода по оси Z |
400мм |
Крутящий момент двигателя оси X |
7,5 Н·м |
Крутящий момент двигателя оси Z |
7,5 Н·м |
Повторяемость оси X/Z |
±0,003 мм |
Максимальный ход задней бабки |
200мм |
длина * ширина * высота (мм) |
2500×1700×1890мм |
Вес (приблизительный вес) |
2600 кг |
