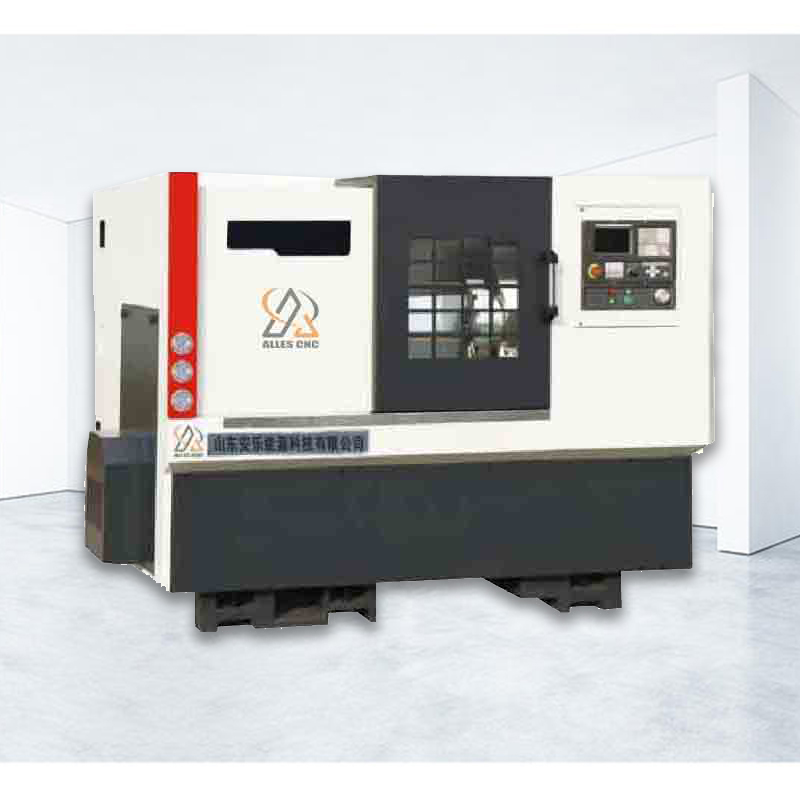

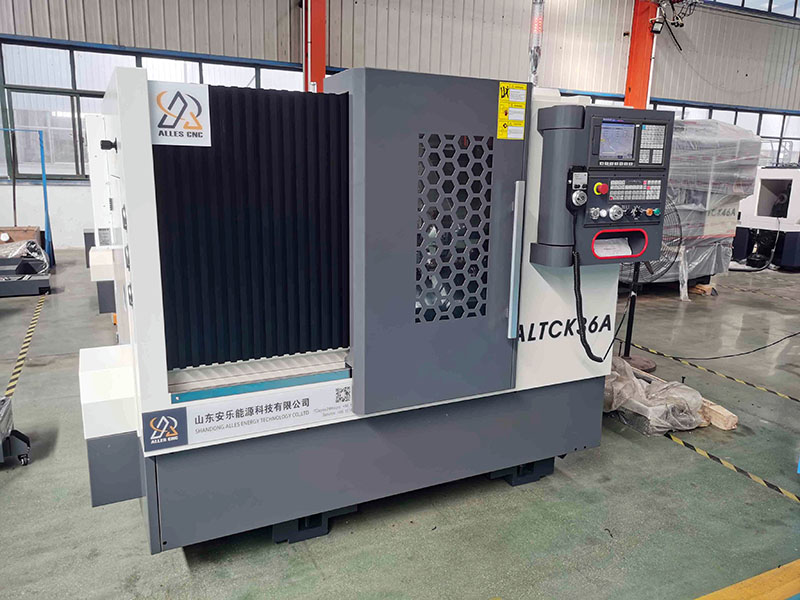

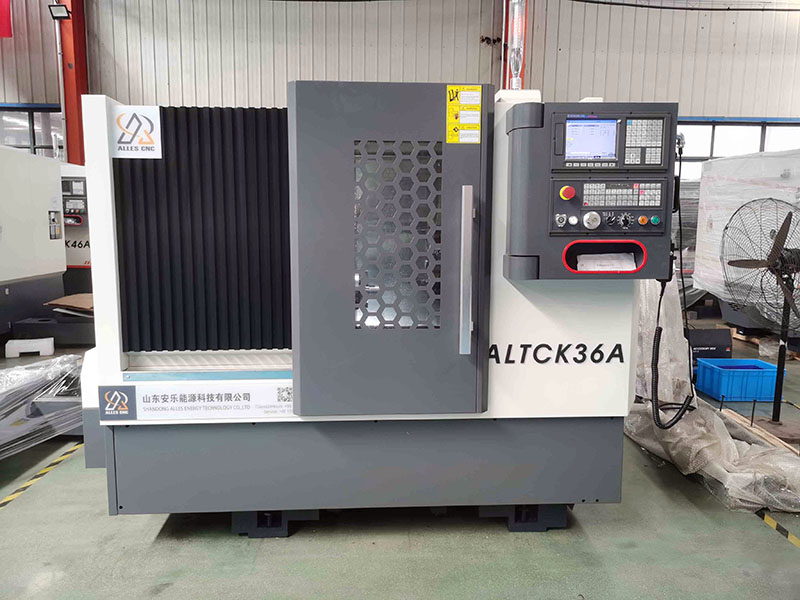

Горизонтальный токарный станок с ЧПУ ALTCK36A токарный станок с наклонной станиной с ЧПУ
Токарный станок с ЧПУ с наклонной станиной защищен полными направляющими, охлаждающая камера и конвейер для стружки отделены от основного станка, а термическая резка не влияет на точность станка.
Токарный станок с наклонной станиной с ЧПУ наиболее подходит для прецизионной обработки различных высокоточных многосерийных деталей сложной формы, используемых в авиации, электронике, часовой и других отраслях промышленности.
Описание товара
Особенности токарного станка с наклонной станиной с ЧПУ:
1. Хорошая стабильность: станки с наклонной станиной или плоской станиной и наклонной направляющей обычно используются для крупногабаритных деталей, поскольку соответствующие детали средних и крупных станков также очень велики, особенно револьверные части.
Изготовители токарных станков с ЧПУ на заказ используют наклонные направляющие в основном для преодоления силы тяжести и повышения стабильности для повышения точности токарного станка с наклонной станиной с ЧПУ, что может отражать превосходство токарного станка с наклонной станиной с линейной направляющей в некоторых суровых условиях.
Улучшите использование пространства, рабочий инструмент токарного станка с наклонной станиной с ЧПУ может эффективно использовать пространство и значительно уменьшить плоскость, занимаемую станком.
видео
2. Простота удаления стружки: наклонная направляющая также облегчает концентрацию железной стружки на транспортере для автоматического удаления стружки.
Железные обрезки при резке имеют высокую температуру, и накопление на направляющей приведет к нагреву и деформации направляющей, что изменит точность работы.
В конструкции токарного станка с ЧПУ по металлу с наклонной станиной коробка шпинделя принимает соответствующие меры для уменьшения термической деформации шпинделя, чтобы можно было поддерживать относительную стабильность оси шпинделя, когда шпиндель работает в течение длительного времени.
видео
3. Горизонтальная часть токарного станка с ЧПУ с наклонной станиной имеет полную защиту направляющих, охлаждающая камера и конвейер для стружки отделены от узла, а термическая резка не влияет на точность станка.
Линейная направляющая качения токарного станка с ЧПУ с наклонной станиной отвечает требованиям высокой скорости и высокой эффективности, снижает сопротивление трению и деформацию при повышении температуры, повышает точность обработки и может поддерживать долгосрочную стабильность точности резки.
видео
4. Устройство обнаружения инструмента может автоматически вводить данные о положении вершины инструмента в систему числового управления, что значительно сокращает время настройки при смене инструмента, а также может автоматически компенсировать износ вершины инструмента.
Токарный станок с ЧПУ с наклонной станиной оснащен высокожесткой горизонтальной револьверной головкой, которая имеет высокую точность позиционирования и малую деформацию при тяжелой обработке.
видео
Применение высокоточного токарного станка с ЧПУ в автомобильной промышленности
1. Область применения токарного станка с ЧПУ в автомобильной промышленности.
Основная часть токарного станка с ЧПУ Горизонтальное потребление в автомобильной промышленности делится на два уровня.
Одна из них – это четыре линии по производству комплектных автомобилей, а именно линии штамповки, сварки, окраски и окончательной сборки;
Во-вторых, обработка автозапчастей, включая двигатели, трансмиссии, системы рулевого управления, тормозные системы, системы трансмиссии и системы подвески.
2. Применение токарного станка с ЧПУ в автомобилестроении.
Токарный станок с ЧПУ обладает высокой точностью, стабильной производительностью и низким уровнем отказов, и его предпочитают пользователи в автомобильной промышленности. Мини-токарный станок с ЧПУ широко используется в автомобильной промышленности и занимает лидирующие позиции.
Токарный станок с ЧПУ по металлу в основном используется для обработки деталей вала и дисков в автомобильной промышленности.
Такие как коленчатые валы, распределительные валы, маховики, передние ступицы, задние ступицы, тормозные диски, один вал, два вала, шестерни, зубчатые втулки, корпуса дифференциалов и т. д., а также части вала и детали диска составляют основную часть автозапчастей.
видео
| Секция | Вещь | ALTCK36A |
|---|---|---|
| Основные параметры |
Максимальный верхний диаметр поворота станины
|
Φ360мм
|
| Максимальный диаметр обработки на резцедержателе | Φ140мм | |
| Максимальная длина обработки | 300 | |
| Мощность двигателя шпинделя | 3.7/5.5кВт | |
| Скорость вращения шпинделя | 4000вечера | |
| Диаметр отверстия шпинделя |
Φ48
|
|
| Диаметр стержня | Φ41 | |
| Задняя часть бабки |
Диаметр втулки
|
Φ65
|
| Ход рукава | 60 | |
| Максимальный ход задней бабки | 200 | |
| Форма |
Длина*ширина*высота (мм)
|
2200×1600×1850 |
| Масса | Вес (приблизительный вес) | 2200 кг |
