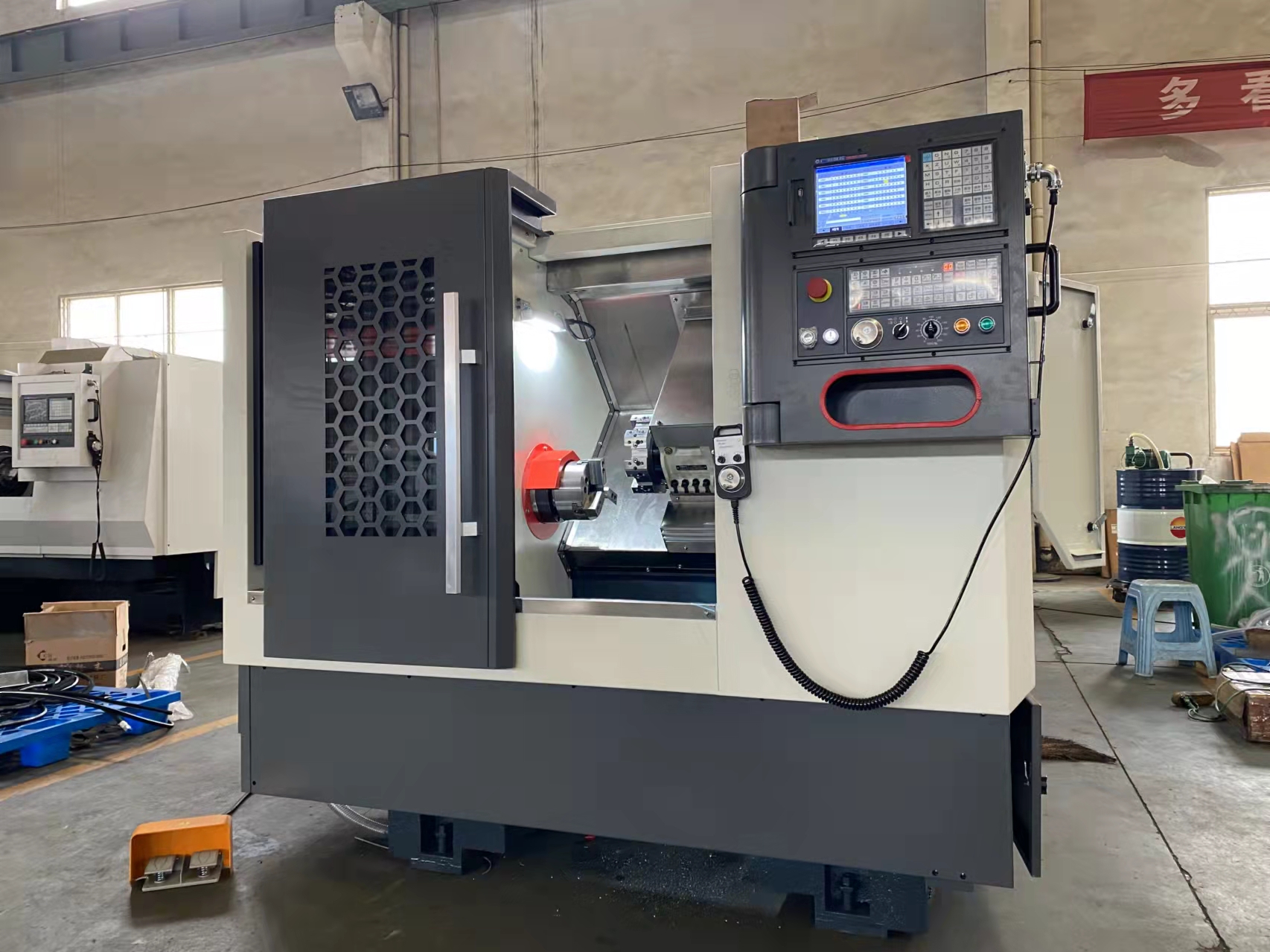

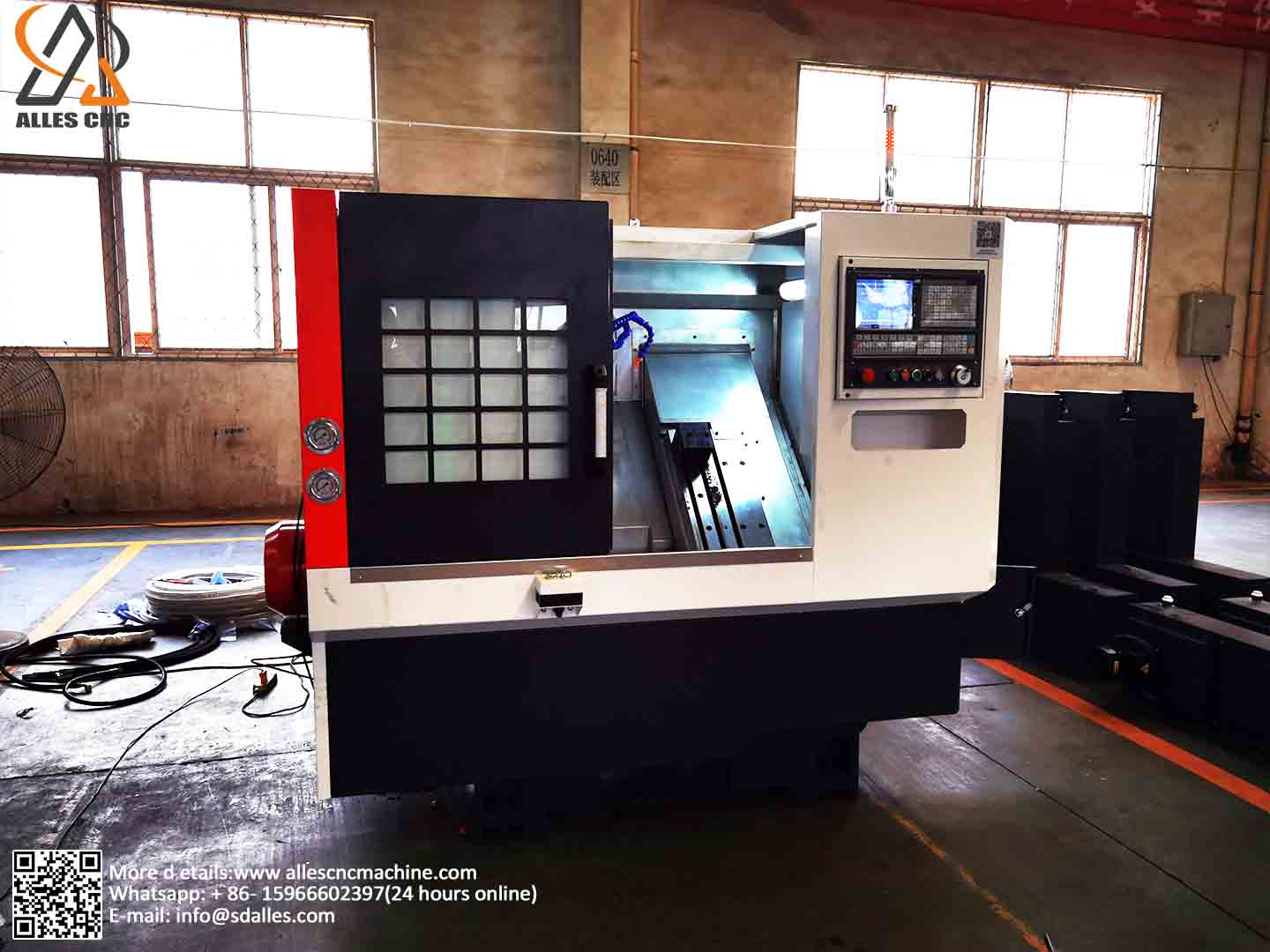

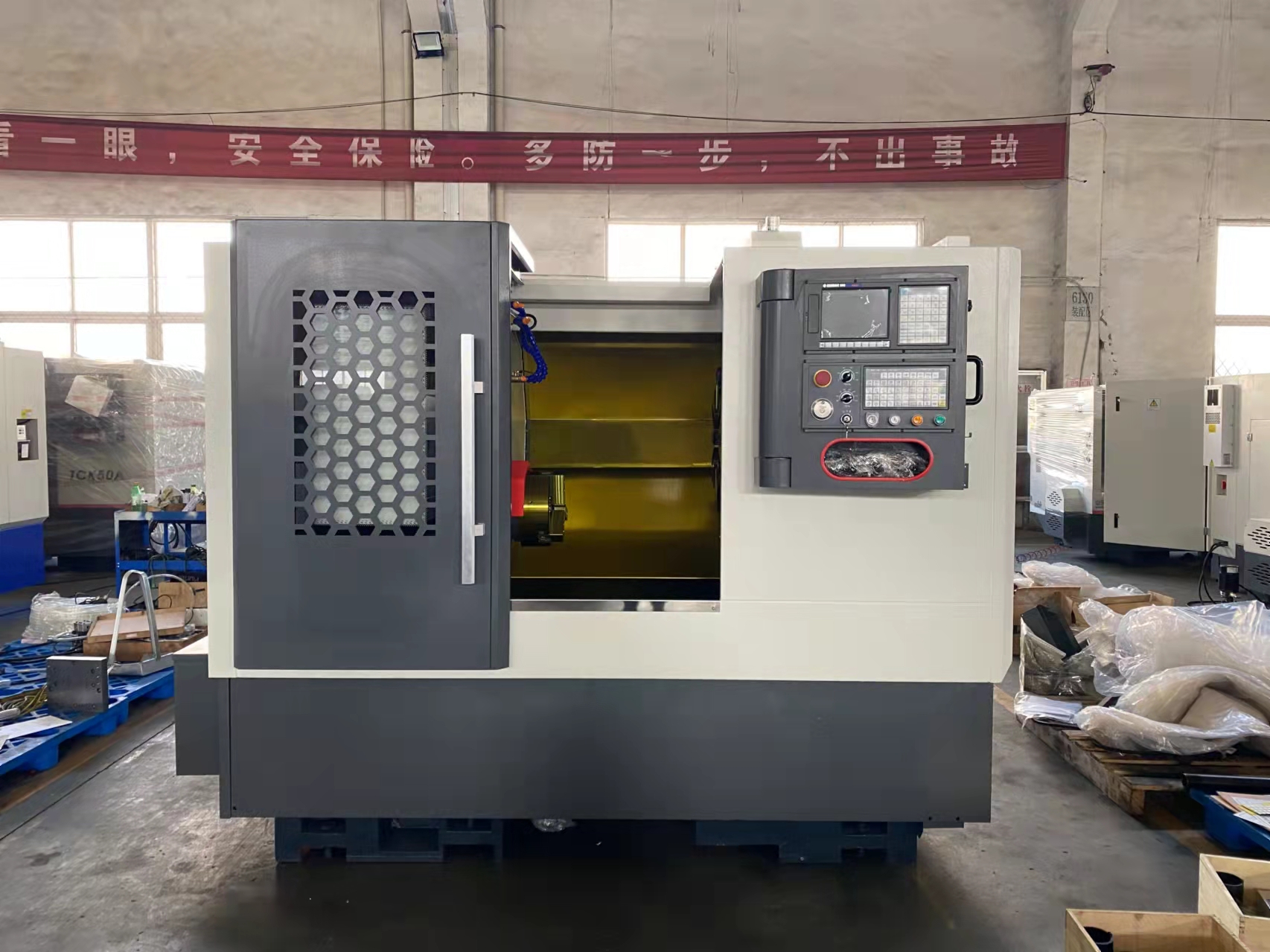

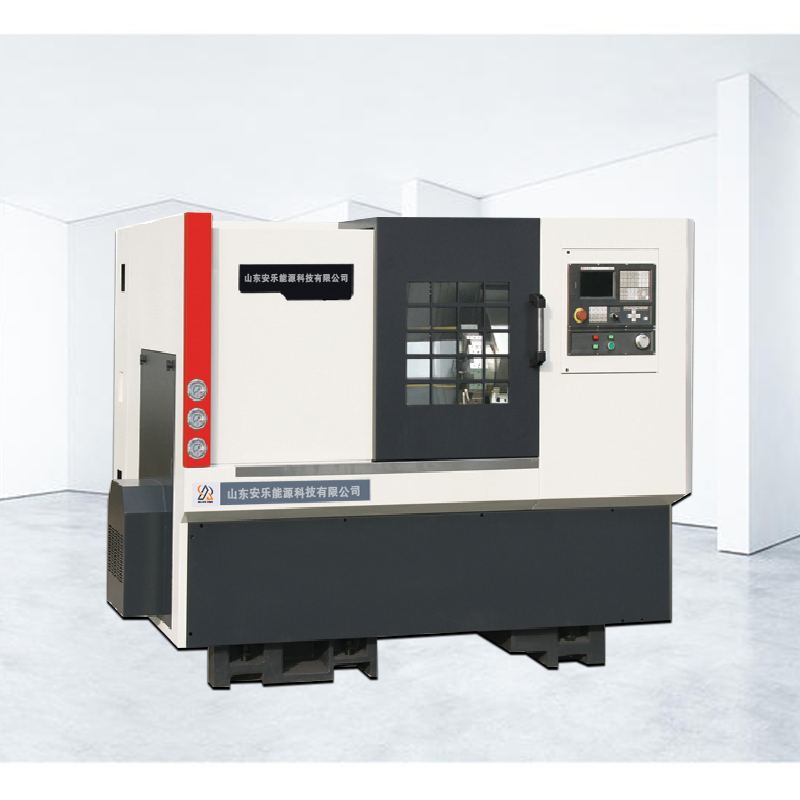

Токарный станок с наклонной станиной с ЧПУ TCK50A

Плоскость двух направляющих токарного станка с ЧПУ TCK50A с наклонной станиной пересекается с плоскостью основания, образуя наклонную плоскость с углами 30°, 45°, 60° и 75°. Со стороны станка станина токарного станка с ЧПУ с наклонной станиной представляет собой прямоугольный треугольник.

Описание товара

Токарный станок с наклонной станиной с ЧПУ TCK50A

Описание продукта:

Токарный станок с ЧПУ с наклонной направляющей TCK50A представляет собой двухосевой многофункциональный токарный станок с ЧПУ с полузамкнутым контуром, который подходит для производства и обработки сложных вращающихся деталей, таких как круг, наклонная поверхность, коническая поверхность, ступенчатая поверхность, различные внутренняя и наружная резьба, сверление, растачивание, растачивание и экструзия и т. д.
Видео:

Видео:

Характеристики продукта:

Модель машины	Ед. изм	TCK50A
Максимальный диаметр поворота станины	мм	Φ560
Максимальный диаметр поворота поперечного суппорта	мм	Φ260
Максимальная длина обработки	мм	330
Максимальный диаметр обработки (тип диска)	мм	Φ400
Максимальный ход по оси X	мм	240
Максимальный ход по оси Z	мм	400
Скорость вращения шпинделя	об/мин	3000
Шпиндель через отверстие	мм	Φ66
Протяните трубку через отверстие	мм	Φ55
Быстрая скорость движения	м/мин	Х:18 З:18
Скорость подачи при резке	мм/мин	1-15000
Мощность двигателя шпинделя	кВт	11
Размер корпуса инструмента	мм	2525
Диаметр бурового инструмента	мм	40
Диаметр втулки	мм	70
Ход рукава	мм	80
Максимальный ход задней бабки	мм	200
Общая мощность	кВА	18
Режущая емкость резервуара для воды	л	90
Размеры (д×ш×в)	мм	250017001890
Общий вес	КГ	2600

Преимущества продукта:

1. Линейная направляющая качения токарного станка с ЧПУ TCK50A с наклонной станиной отвечает требованиям высокой скорости и высокой эффективности, снижает сопротивление трению и деформацию при повышении температуры, повышает точность обработки и может обеспечить долгосрочную стабильность точности резки.

2. В конструкции токарного станка с ЧПУ с наклонной станиной TCK50A в коробке шпинделя приняты соответствующие меры для уменьшения термической деформации шпинделя, чтобы можно было поддерживать относительную стабильность оси шпинделя, когда шпиндель работает в течение длительного времени.

3. Токарный станок с ЧПУ с наклонной станиной TCK50A имеет полную защиту направляющих, а охлаждающая камера и конвейер для стружки отделены от узла, чтобы гарантировать, что термическая резка не повлияет на точность станка с ЧПУ.
