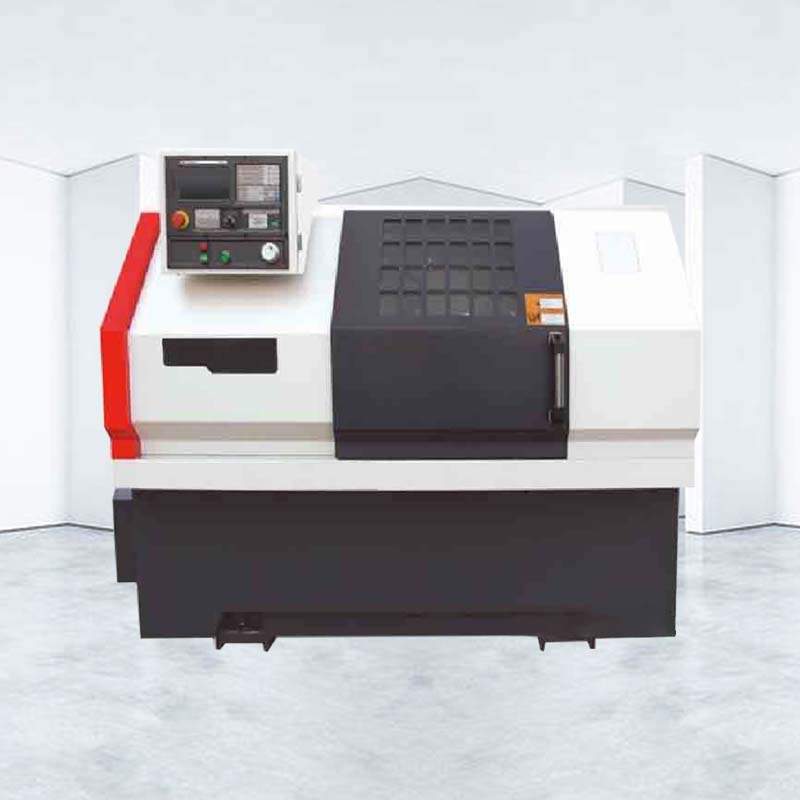

токарный станок с ЧПУ с плоской станиной part machining
Оптимизированная конструкция автоматический токарный станок с чпу шпиндельной бабки подходит для токарной обработки дисков и деталей валов. Он может обрабатывать прямую, круглую, метрическую и дюймовую резьбу, а также многозаходную резьбу. С его помощью можно обрабатывать диски и валы сложной формы и с высокими требованиями к точности. Обработка деталей.
Описание товара
Structural features and functional requirements of токарный центр с чпу
токарно-карусельный станок с ЧПУ Весь станок имеет компактную конструкцию, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу и хорошее сохранение точности.
Токарный станок с ЧПУ для металлических направляющих и седельных направляющих изготовлен из жестких направляющих из специальных материалов, высокочастотной закалки, сверхтвердых и износостойких, прочных и обеспечивает хорошую точность обработки.
| Вещь | Ед. изм | ALCK36i |
| Макс качается над кроватью | мм | Φ360 |
| Рельсовый пролет в направлении X | мм | 180 |
| Рельсовый пролет в направлении Z | мм | 320 |
| Максимальный качели над слайдом | мм | Φ200 |
| Центральное расстояние | мм | 600 |
| Максимальная длина поворота | мм | 450 |
| Диаметр отверстия шпинделя | мм | Φ48 |
| Диаметр стержня | мм | Φ45 |
| С полым тяговым стержнем через отверстие | мм | Φ40 |
| Диаметр втулки задней бабки | мм | Φ52 |
| Ход втулки задней бабки | мм | 80 |
| Нож квадратный размер | мм | □20×20 (четыре станции) |
| Скорость быстрого перемещения в направлении X/Z | м/мин | 6/10 |
| Х ход | мм | 280 |
| Минимальная единица настройки | мм | 0,001 |
| мощность главного двигателя | кВт | 5,5 |
| Суммарная мощность | кВт | 11 |
| Вес машины | Кг | 1800 |
| Размеры (длина × ширина × высота) | мм | 2050×1360×1820 |
токарный станок с ЧПУ с плоской станиной Advantages
Система числового управления использует систему GSK980TC3, шариковый винт известной отечественной марки и высокоточный винтовой подшипник.
В шпинделе используется высокоточный комплект подшипников шпинделя, он точно собран и динамически сбалансирован, чтобы обеспечить высокую точность, низкий уровень шума и высокую жесткость шпинделя.
Каждая точка смазки оснащена принудительным автоматическим смазочным устройством для количественного смазывания фиксированной точки винтового стержня и направляющей. При возникновении ненормального состояния или недостаточном объеме масла автоматически генерируется предупредительный сигнал.
В стандартной конфигурации используется отечественный трехкулачковый самоцентрирующийся ручной патрон.
Направляющая оснащена скребковым устройством для предотвращения коррозии направляющей железными опилками и охлаждающей жидкостью, что удобно для очистки железных опилок.
Токарная обработка ЧПУ application
Токарный станок с ЧПУ по металлу имеет широкий спектр применения: авиастроение, аэрокосмическая промышленность, судостроение, автомобилестроение, производство оружия, производство энергетического оборудования, производство металлургического оборудования, производство машиностроения, производство пресс-форм, производство электронного информационного оборудования и дрВам также может понравиться
