Вертикальный обрабатывающий центр для подшипников

Вертикальный обрабатывающий центр Вертикальный обрабатывающий центр имеет вертикальную конструкцию с вертикальным шпинделем (осью вращения режущего инструмента). Инструмент устанавливается вертикально и срезается заготовка с верхней поверхности. Он подходит для обработки пресс-форм с большим количеством обработки верхней поверхности, множеством разновидностей и небольшими партиями.

Описание товара

Вертикальный обрабатывающий центр для подшипников

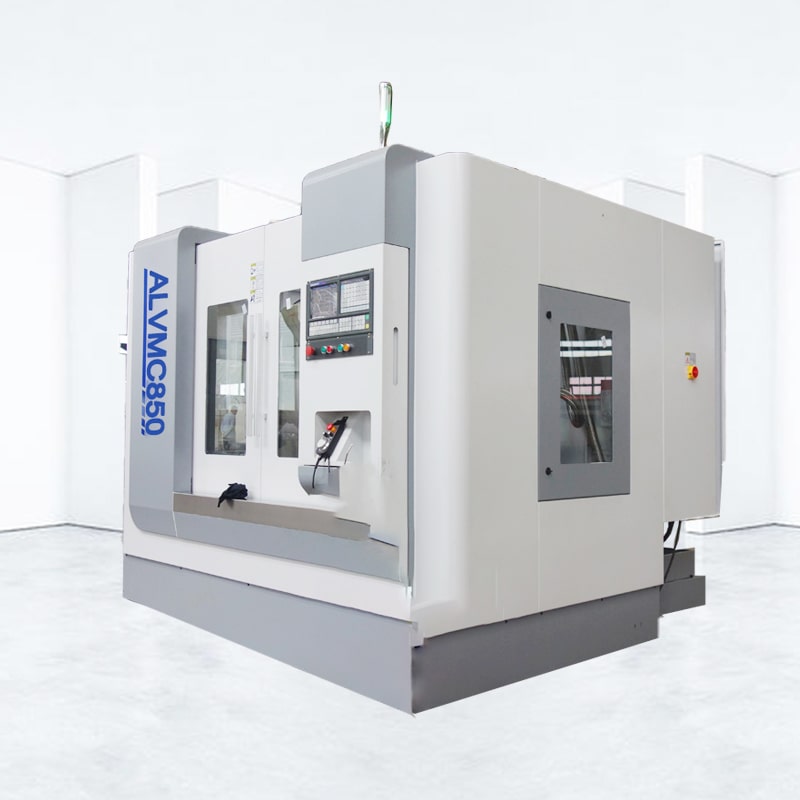

Вертикальный обрабатывающий центр ALVMC850 обрабатывает лицевые маски от грубых до точных. Шпиндель ременного типа на 10000 оборотов, ось Z и ось Y используют 45-миллиметровые линейные направляющие Тайваньского уровня P, а конструкция опоры ролика оси Z с шестью ползунками. FANUC PLUS имеет функции AICC1

Вертикальный обрабатывающий центр с ЧПУОсобенности

(1) В направляющих по осям X, Y и Z используются линейные направляющие, которые имеют небольшое динамическое и статическое трение, высокую чувствительность, низкоскоростную вибрацию, низкую скорость и отсутствие проскальзывания, высокую точность позиционирования, отличные характеристики сервопривода и повышенную точность и точность. точность станка.

(2) Серводвигатели осей X, Y и Z напрямую связаны с высокоточной шарико-винтовой передачей через эластичную муфту, которая уменьшает промежуточное звено и реализует беззазорную передачу. Подача гибкая, позиционирование точное, точность передачи высокая.

(3) Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя может автоматически удерживаться тормозом, чтобы предотвратить его вращение, что играет роль защиты безопасности.

Технические параметры
Модель	ALVMC850C
ось X	1000мм
ось Y	500мм
ось Z	500мм
Расстояние от торца шпинделя до стола	100-600мм
Расстояние от центра шпинделя до колонны	550мм
Размер рабочего стола	1000×500мм
Максимум. грузоподъемность	400 кг
Т-образный паз	5×18×90мм
Скорость	8000 об/мин
конусность	БТ40
Мощность главного двигателя	5,5 кВт
Быстрая скорость подачи	20м/мин
Скорость подачи при резке	10м/мин
Позиционная точность	0,016 мм
Повторная позиционная точность	0,006 мм
X Y Z крутящий момент двигателя	10/10/15 Нм
Масса	3800 кг
Габаритные размеры (Д×Ш×В)	1900×2310×2300мм
