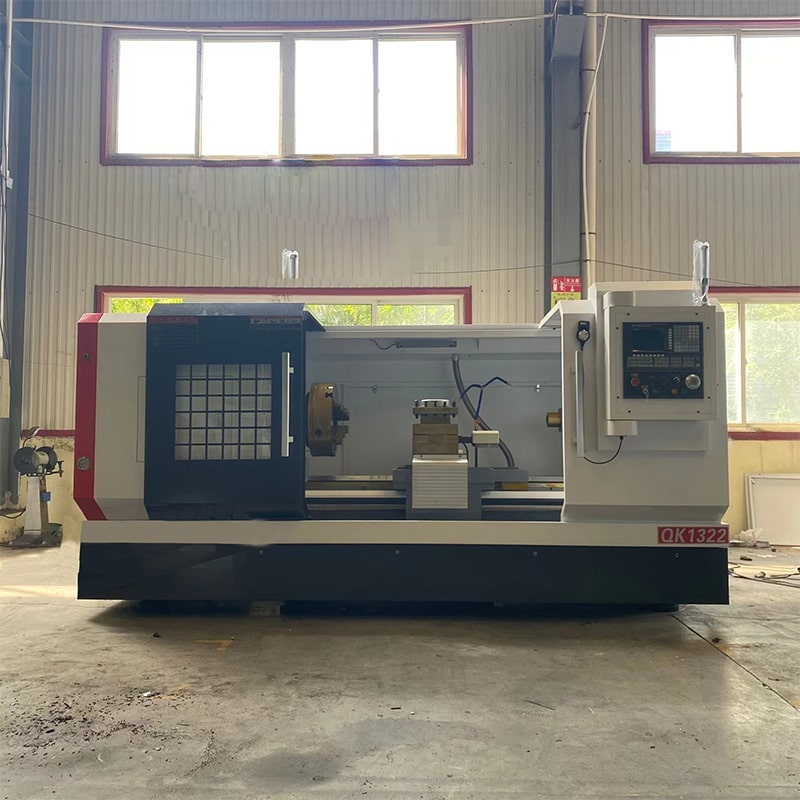

Мощный токарный станок с ЧПУ QK1322 | Эффективное решение для токарной обработки крупногабаритных деталей
Бренд: ALLES CNC
Модель: ALQK1322
Размеры: 3750 × 1830 × 1900 мм
Цена: 27 900 долларов США (стандартная версия) / 29 999 долларов США (профессиональная версия)
Наличие: 400 единиц товара в наличии каждый месяц
Сертификация: соответствует стандартам качества и безопасности CE
Способ оплаты: банковский перевод/кредитные карты
Способ оплаты: банковский перевод/кредитные карты
Ограниченная годовая гарантия на весь станок (расширенная гарантия доступна для основных деталей)
Описание товара
Введение в токарно-винторезный станок ALQK1322
Токарный станок с ЧПУ QK1322 — это мощный и высокопроизводительный станок, специально разработанный для обработки крупногабаритных деталей и сложных условий. Максимальный диаметр обработки составляет 630 мм, а длина обработки — 1500 мм. Он оснащен шпинделем с большим диаметром отверстия и мощным двигателем, обеспечивающим как низкоскоростную, так и высокооборотную резку с высоким крутящим моментом и плавное высокоскоростное резание, что делает его особенно подходящим для тяжелых операций резки. Цельная чугунная станина обеспечивает исключительную жесткость и виброустойчивость, а широкие закаленные направляющие или износостойкие направляющие скольжения в сочетании с высокоточными шарико-винтовыми парами гарантируют высокую грузоподъемность, точность позиционирования и долговременную стабильность. QK1322 может быть оснащен серво- или электроприводной многопозиционной револьверной головкой для быстрой смены инструмента, что позволяет выполнять широкий спектр операций обработки, таких как наружное точение, расточка, торцевание, нарезание резьбы и коническая резка. Он совместим с различными системами ЧПУ, включая FANUC, Siemens и GSK, обеспечивая гибкую эксплуатацию и интеллектуальное управление. Благодаря большой производительности, высокой жесткости и высокой точности этот токарный станок широко применяется в таких отраслях, как энергетическое оборудование (главные валы ветрогенераторов, нефтяное оборудование), металлургия (валки большого диаметра), судостроение и машиностроение (валы и корпуса большого диаметра), а также аэрокосмическая промышленность, что делает его идеальным выбором для предприятий, стремящихся к повышению производительности и качества обработки.
Выбор оборудования
1. Ножевая стойка: 4 позиции
2. Поворотный стол: ручной поворотный стол, гидравлический поворотный стол
3. Система ЧПУ: GSK, KND, FANUC, Siemens и др.
Характеристики и преимущества труборезного станка QK1322
Характеристики станка
1. Этот станок представляет собой новый труборезный токарный станок с ЧПУ.
2. Станина станка имеет оригинальную трёхслойную конструкцию стенок, а задняя стенка выполнена с наклоном 12°. Ширина направляющей поверхности станины составляет 550 мм после ультразвуковой закалки и прецизионной шлифовки, что гарантирует точность и долговечность станка.
3. Встроенный шпиндельный узел с редуктором, двухскоростной преобразователь частоты и бесступенчатое изменение скорости вращения внутри редуктора не только отвечают требованиям к обработке резьбы, но и обеспечивают высокопроизводительную обработку. Это кардинально отличается от токарного станка с ЧПУ, модифицированного на базе обычного токарного станка.
4. Применение закалённых прецизионных шлифовальных шестерён и высококачественных подшипников обеспечивает низкий уровень шума станка.
5. Шпиндельная бабка оснащена мощной системой внешнего циркуляционного охлаждения и смазки, которая не только снижает нагрев шпинделя, но и эффективно поддерживает чистоту и смазку бабки. 6. Оси X и Z оснащены высокоточным прямым приводом с шарико-винтовой парой и предварительно напряженной конструкцией натяжения. Подвес гайки оси Z выполнен из цельного литья. Направляющий рельс оснащен мягкой лентой YT. Ширина опорной плиты составляет 300 мм, а длина – 550 мм, что повышает точность направляющих и точность работы станка, а также значительно увеличивает срок службы станка.
Этот станок широко используется для обработки бурильных труб, соединений, обсадных труб и других деталей в нефтяной промышленности. Он также может использоваться для обработки различных трубных резьб в химической, угольной и геологической промышленности.
Преимущества станка
Прочность
Станок оснащен цельной чугунной станиной и шпинделем с большим диаметром отверстия, что обеспечивает отличную виброустойчивость и высокую грузоподъемность, идеально подходящую для тяжелых режимов резки. Высокая точность и стабильность
Оборудован высокоточными шарико-винтовыми парами и широкими закаленными или износостойкими направляющими, что обеспечивает долговременную точность размеров и стабильность обработки.
Большая производительность обработки
Максимальный диаметр обработки Φ630 мм и длина обработки 1500 мм подходят для обработки заготовок среднего и большого размера.
Универсальные функции обработки
Поддерживает наружное точение, растачивание, торцевание, нарезание резьбы и коническую обработку, что позволяет обрабатывать сложные детали за один установ.
Быстрая смена инструмента
Опциональная серво- или электроприводная многопозиционная револьверная головка обеспечивает быструю смену инструмента, повышая эффективность производства.
Отличная совместимость
Совместим с системами ЧПУ FANUC, Siemens, GSK и другими, обеспечивая гибкую и удобную эксплуатацию.
Широкий спектр применения
Широко применяется в таких отраслях, как энергетическое оборудование, металлургия, судостроение, машиностроение и аэрокосмическая промышленность, для обработки крупногабаритных деталей.
| Проект | Содержание | Единица измерения | ALQK1322 |
|
Диапазон обработки |
Максимальный диаметр обработки станины | мм | Φ630 |
| Максимальный диаметр обработки на скейтборде | Φ330 | ||
| Максимальная длина обработки | мм | 1500 | |
| Максимальный диаметр обработки | мм | Φ630 | |
| Максимальный диаметр прутка | мм | Φ330 | |
|
Шпиндель |
Питальный патрон | Передние и задние 500 с четырьмя захватами | |
| Форма шпиндельной головки | D11 | ||
| Диаметр сквозного отверстия шпинделя | мм | Φ220 | |
|
Подача |
Перемещение по осям X/Z | мм | 350/1500 |
| Диаметр винта по осям X/Z × шаг | мм | φ3208/φ5010 | |
| Скорость ускоренного перемещения по осям X/Z | м/мин | 4/6 | |
| Держатель инструмента | Форма держателя инструмента | tool holder | |
| Количество позиций | 4 | ||
|
Двигатель |
Мощность двигателя шпинделя | КВт | 11 |
| Крутящий момент двигателя шпинделя | НМ | 48 | |
| Другое | Вес станка | кг | 4200 |
| Размеры станка: длина × ширина × высота | мм | 3750/1830/1900 |
Области применения токарно-винторезного станка ALQK1322
Энергетическое оборудование
Применяемые детали: главные валы ветряных турбин, роторы генераторов, валы нефтяного оборудования
Описание: Благодаря возможности обработки деталей большого диаметра и высокой жесткости конструкции станок идеально подходит для обработки длинных валов и деталей большой грузоподъемности, обеспечивая точность размеров и качество поверхности. Он соответствует требованиям к точности и долговечности, предъявляемым к оборудованию для ветроэнергетики и бурения нефтяных скважин.
Металлургическое машиностроение
Применяемые детали: валки, главные валы прессов, большие валы-шестерни
Описание: ALQK1322 может обрабатывать детали большого диаметра и сверхдлинные детали, подходящие для непрерывной обработки в тяжелых условиях, обеспечивая точность обработки и круглость. Он широко используется для обработки деталей оборудования для производства стали, алюминия и меди.
Судостроение
Применяемые детали: валы морских судов, корпуса насосов, посадочные места подшипников
Описание: Детали судов часто имеют большие размеры, толстостенные и тяжелые. Станок ALQK1322, благодаря своей высокопрочной станине и мощному шпинделю, позволяет выполнять несколько операций обработки за один установ, обеспечивая эффективность и точность деталей.
Строительное машиностроение
Применяемые детали: Крупногабаритные валы-шестерни, гидроцилиндры, корпуса трансмиссий
Описание: Компоненты строительного машиностроения, как правило, тяжёлые и высокоточные. ALQK1322 способен выполнять тяжёлую резку и обработку с высокими нагрузками, а его быстрая смена инструмента и многопозиционная револьверная головка повышают эффективность производства.
Авиационно-космическая промышленность
Применяемые детали: Крупногабаритные конструктивные элементы, валы шасси, детали двигателей
Описание: Компоненты аэрокосмической техники требуют исключительно высокой точности размеров и качества поверхности. Высокоточные шарико-винтовые передачи и широкие направляющие ALQK1322 обеспечивают повторяемую точность позиционирования, позволяя обрабатывать сложные профили и труднообрабатываемые материалы. Автомобильная промышленность и производство тяжёлого транспорта
Применяемые детали: оси, приводные валы, корпуса коробок передач
Описание: Подходит для обработки автомобильных компонентов среднего и крупного размера, обеспечивая точность валов и качество поверхности, а также отвечая высоким требованиям к эффективности серийного производства.
Горнодобывающая промышленность и производство тяжёлого оборудования
Применяемые детали: горнодобывающие ролики, главные валы дробилок, компоненты гидравлических опор
Описание: Детали горнодобывающего оборудования часто имеют большие размеры и высокую твёрдость. Высокожёсткая станина и шпиндель большого диаметра станка ALQK1322 позволяют выполнять тяжёлую обработку, обеспечивая точность и долговечность деталей.
Следующая информация
Ответы по знанию ALQK1322
В: Какие типы резьбовых трубных деталей может обрабатывать станок QK1322?
О: Станок QK1322 специально разработан для обработки резьбовых трубных деталей среднего и крупного размера, подходящих для нефтепроводов, газопроводов, гидравлических фитингов и многого другого. Он может обрабатывать наружную, внутреннюю резьбу и резьбу сложного профиля, обеспечивая точность размеров и качество поверхности.
В: Каковы возможности обработки на станке QK1322?
О: Максимальный диаметр обработки станка составляет Φ630 мм, а максимальная длина обработки — 1500 мм. Шпиндель оснащен большим сквозным отверстием и мощным двигателем, обеспечивающим как низкоскоростную резку с высоким крутящим моментом, так и плавную высокоскоростную резку, что идеально подходит для обработки длинных валов и сверхпрочных заготовок.
В: Как QK1322 обеспечивает точность и стабильность обработки?
О: Благодаря цельнолитой станине, высокоточным шарико-винтовым парам и широким направляющим, станок обеспечивает высокую жесткость и отличную вибростойкость, сводя к минимуму вибрации при резке и обеспечивая постоянную точность позиционирования и круглость для длительной эксплуатации.
В: Как реализованы автоматизация и управление на QK1322? A: Он может быть оснащен серво- или электроприводными многопозиционными револьверными головками для быстрой смены инструмента. Совместимый с системами ЧПУ FANUC, Siemens и GSK, QK1322 обеспечивает гибкую и интеллектуальную работу, подходящую для серийного производства и сложных процессов обработки.
Q: В каких отраслях промышленности обычно используется QK1322?
A: Широко применяется в энергетическом оборудовании (главные валы ветряных турбин, нефтяное оборудование), металлургическом оборудовании (валки, крупные валы-шестерни), судостроении (валы, корпуса насосов), строительной технике (крупные валы-шестерни, гидроцилиндры), аэрокосмической, а также автомобильной и тяжёлой промышленности. Он идеально подходит для обработки резьбовых труб и деталей с крупными валами.
