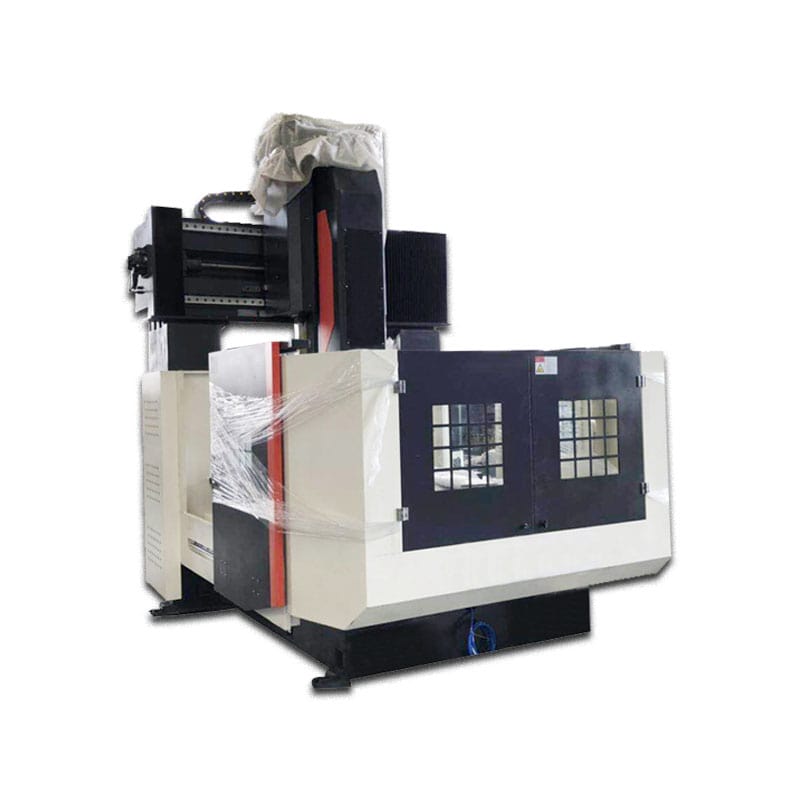

Портальный фрезерный станок с ЧПУ GMC1090 большой фрезерный станок с ЧПУ
Портальный фрезерный станок с ЧПУ подходит для фрезерования вертикальных плоскостей или диагональных канавок больших и средних деталей из черных металлов или цветных металлов на различных механических устройствах и в соответствии с различными улучшениями, которые необходимы пользователю, тот же тип обработки и производства. .
Описание товара
Портальный фрезерный станок с ЧПУ GMC1090 большой фрезерный станок с ЧПУ
Портальный фрезерный станок с ЧПУ, называемый портальным фрезерным станком, представляет собой фрезерный станок с портальной рамой и длинной горизонтальной станиной.
Портальный обрабатывающий центр с ЧПУ может использовать несколько фрез для одновременной обработки поверхности с высокой точностью обработки и эффективностью производства.
5-осевой портальный фрезерный станок подходит для обработки плоских и наклонных поверхностей больших заготовок в серийном и массовом производстве. Портальные фрезерные станки с ЧПУ также могут обрабатывать криволинейные поверхности и некоторые специальные детали.
видео
Особенности станочного центра портального типа:
1. Передняя и задняя программы движения шлифовальной головки вверх и вниз: в портальном обрабатывающем центре используются скользящие направляющие, поверхность закаливается и прецизионно шлифуется, что подходит для тяжелой резки. Верх и низ горизонтальной оси, а также верх и низ вертикальной оси оснащены прецизионными шарико-винтовыми парами и сервоприводом с водяным охлаждением, который имеет большой крутящий момент и обеспечивает точность подачи.
2. Конструкция автоматической системы смазки: портальный обрабатывающий центр с ЧПУ может автоматически и полностью смазывать всю машину. Портальный фрезерный станок с ЧПУ предназначен для переработки и фильтрации отработанного масла для циркуляционной смазки, что не только экологически безопасно, но и экономит смазочное масло. Сверлильно-фрезерный станок с ЧПУ использует центральное устройство смазки циркуляционного типа.
видео
Отрасль применения портального фрезерного станка с ЧПУ
Конструктивные особенности типовых деталей в авиационной промышленности заключаются в том, что они используют большое количество цельных тонкостенных конструкций и имеют сложную форму. В целях повышения маневренности самолета, увеличения полезной нагрузки и дальности полета, а также снижения стоимости облегчена конструкция и широко используются новые облегченные материалы.
Сейчас используется большое количество алюминиевых сплавов, суперсплавов, титановых сплавов, высокопрочных сталей, композиционных материалов, инженерной керамики и т.д.
Тонкостенные детали и сотовые детали сложной конструкции имеют сложную форму, множество отверстий, отверстий, канавок, ребер и т. д., а жесткость процесса оставляет желать лучшего.
В соответствии со структурными характеристиками и требованиями к обработке деталей в авиационной промышленности, 5-осевой портальный фрезерный станок должен иметь достаточную жесткость, простоту в эксплуатации, понятный человеко-машинный интерфейс для снижения влияния на точность обработки углов и функции онлайн-измерения и моделирования.
видео
| Вещь | Имя | GMC1090 |
|---|---|---|
| Тип структуры | Портальная конструкция с фиксированной балкой | |
| Портальная ширина (мм) | 980 | |
| Рабочий стол | Нагрузка на рабочий стол (кг) | 2000 |
| Размер рабочего стола (мм) | 900*1000 | |
| Ширина Т-образного паза | 18мм | |
| Ось XYZ | Ход (мм) | 900*1000*450 (опционально) |
| Скорость быстрого перемещения по оси X.Y (без нагрузки) (мм/мин) | 8000-15000 | |
| Скорость быстрого перемещения по оси Z (мм/мин) | 7000-10000 | |
| Самая быстрая скорость обработки (мм/мин) | 6000 | |
| Точность позиционирования (мм) | +-0,01/300 | |
| Точность повторного позиционирования (мм) | +-0,01 | |
| шпиндель | Мощность двигателя шпинделя | 7,5 кВт сервопривод |
| Скорость двигателя шпинделя (об/мин) | 0-8000 | |
| Габаритные размеры | Д * Ш * В (м) (около) | 2.9*2.3*2.8 |
| Вес машины | (О)(Т) | 6 |
