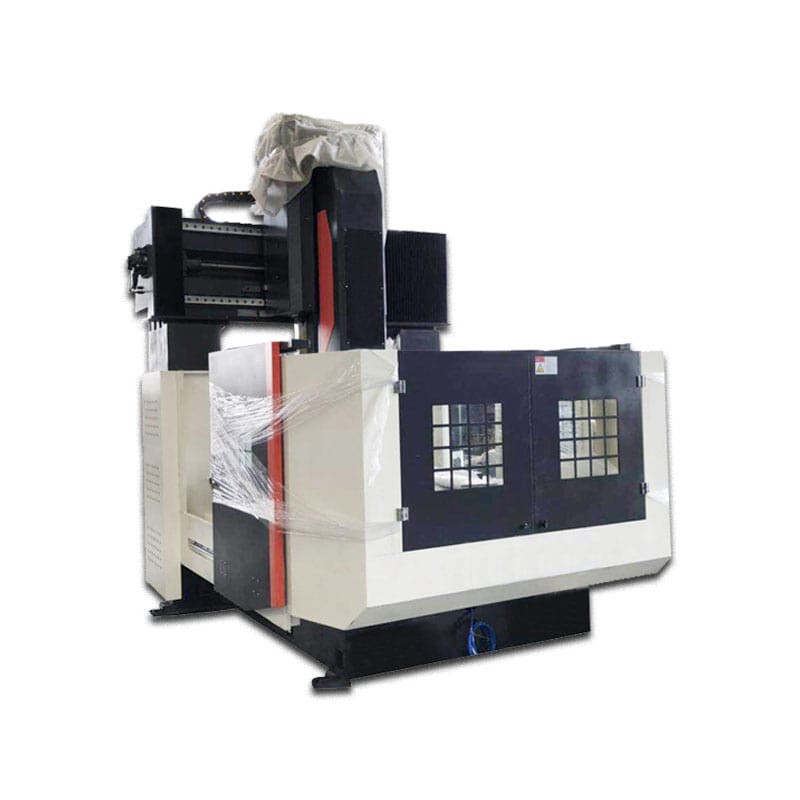

Портальный фрезерный станок с ЧПУ GMC1012 портальный обрабатывающий центр
Портальный фрезерный станок с ЧПУ представляет собой механическое оборудование, которое может обрабатывать большие заготовки по плоскости и наклону. Он подходит для серийного и массового производства. Он имеет портальную раму и длинную горизонтальную станину с высокой точностью обработки и высокой эффективностью производства.
Среди них, на портальном обрабатывающем центре с ЧПУ, некоторые специальные детали также могут обрабатываться в пространстве или на криволинейной поверхности, что можно охарактеризовать как множество приложений.
Описание товара
Портальный фрезерный станок с ЧПУ GMC1012 портальный обрабатывающий центр
Портальный фрезерный станок с ЧПУ - это технология обработки, в которой используется фрезерный станок с портальной рамой и горизонтальной длинной станиной для обработки плоскости, наклонной плоскости, пространственной криволинейной поверхности и некоторых специальных механических частей больших заготовок.
Портальный обрабатывающий центр с ЧПУ - это процесс обработки, в котором можно использовать несколько фрез для одновременной обработки поверхности заготовки, а точность и эффективность обработки относительно высоки.
видео
Технические преимущества портального фрезерного станка с ЧПУ?
1. Станочный центр портального типа имеет очень хорошую грузоподъемность;
2. Направляющая изнашивается меньше, а портальный обрабатывающий центр имеет высокую точность удержания;
3. Скорость движения и ускорение стабильны;
4. Высокая производительность сервопривода;
5. Сверлильно-фрезерный станок с ЧПУ имеет высокую точность обработки.
видео
Применение портального фрезерного станка с ЧПУ становится все более и более обширным, и в основном он имеет следующие особенности.
1. Благодаря линейной и круговой интерполяции портальный обрабатывающий центр с ЧПУ может осуществлять непрерывное управление контуром с помощью траектории движения и обрабатывать контурную работу на плоскости, состоящую из двух геометрических элементов: прямой линии и дуги окружности.
2. Функция контроля точки. Используя эту функцию, портальный фрезерный станок с ЧПУ может выполнять сверление, развертывание, развертывание и растачивание, для которых требуется только контроль точки.
3. Обрабатывающий центр портального типа может автоматически изменять высоту плоскости резания с помощью функции компенсации длины режущей кромки инструмента. В то же время это может снизить требования к точности длины и размеров инструмента при изготовлении и ремонте, а также может компенсировать погрешность осевой настройки инструмента.
4. Портальный обрабатывающий центр компенсирует погрешность размерной точности фрез за счет изменения величины компенсации радиуса инструмента, а также расширяет диапазон выбора диаметров инструмента и допустимую погрешность доработки и заточки инструмента.
видео
| Вещь | Имя | ALGMC1012 |
|---|---|---|
| Портальная ширина (мм) | 1080 | |
| Рабочий стол | Нагрузка на рабочий стол (кг) | 2000 |
| Размер рабочего стола (мм) | 1000*1200 | |
| Ширина Т-образного паза | 18мм | |
| Ось XYZ | Ход (мм) | 1000*1200*450 |
| Винт оси Y | 4010 | |
| Винт оси X | 3210 | |
| Винт оси Z | 3205 | |
| Скорость быстрого перемещения по оси X.Y (без нагрузки) (мм/мин) | 10000 | |
| Скорость быстрого перемещения по оси Z (мм/мин) | 7000 | |
| Самая быстрая скорость обработки (мм/мин) | 6000 | |
| Точность позиционирования (мм) | +-0.01/300 | |
| Точность повторного позиционирования (мм) | +-0.01 | |
| Скорость двигателя шпинделя (об/мин) | 500-8000 | |
| Расстояние от носового конца до стола (около) (мм) | 120-570 | |
| Габаритные размеры | Д * Ш * В (м) (около) | 3.4*2.3*2.6~2.9 (самый высокий) |
| Вес машины | (О)(Т) | 7 |
