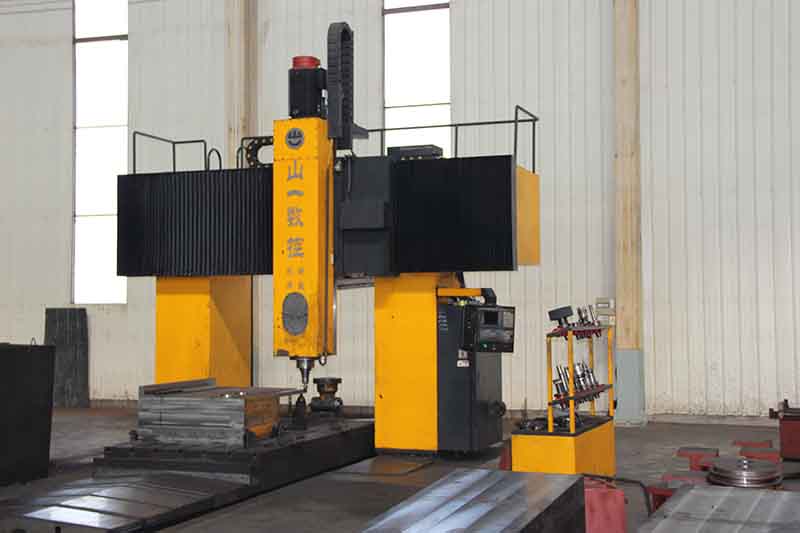

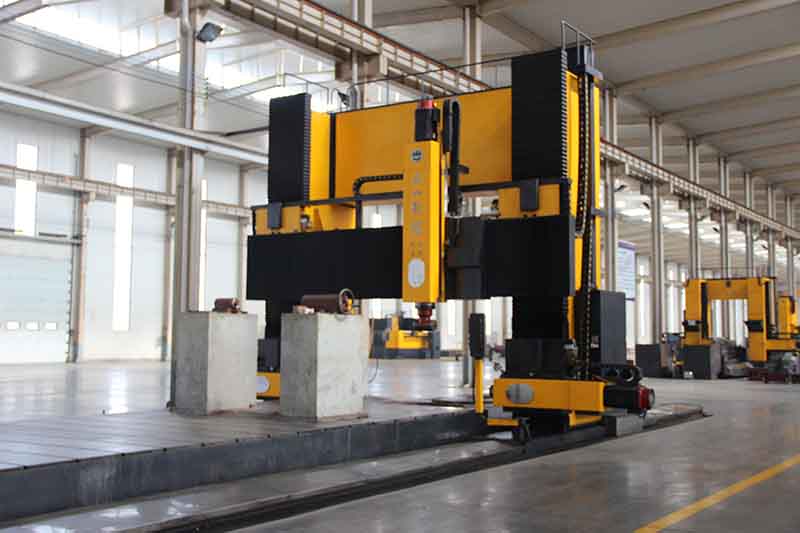

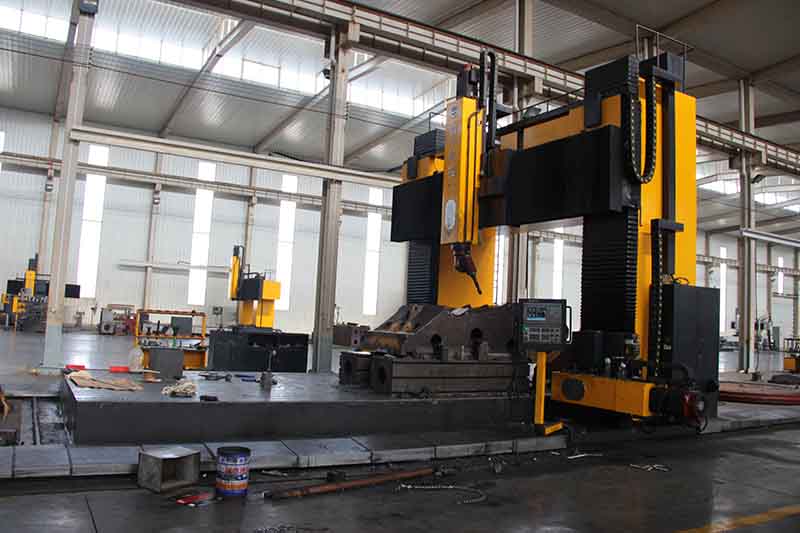

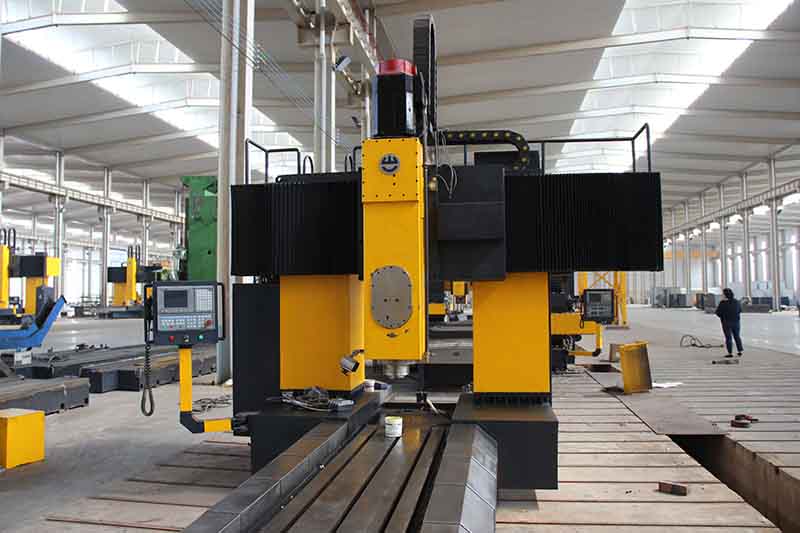

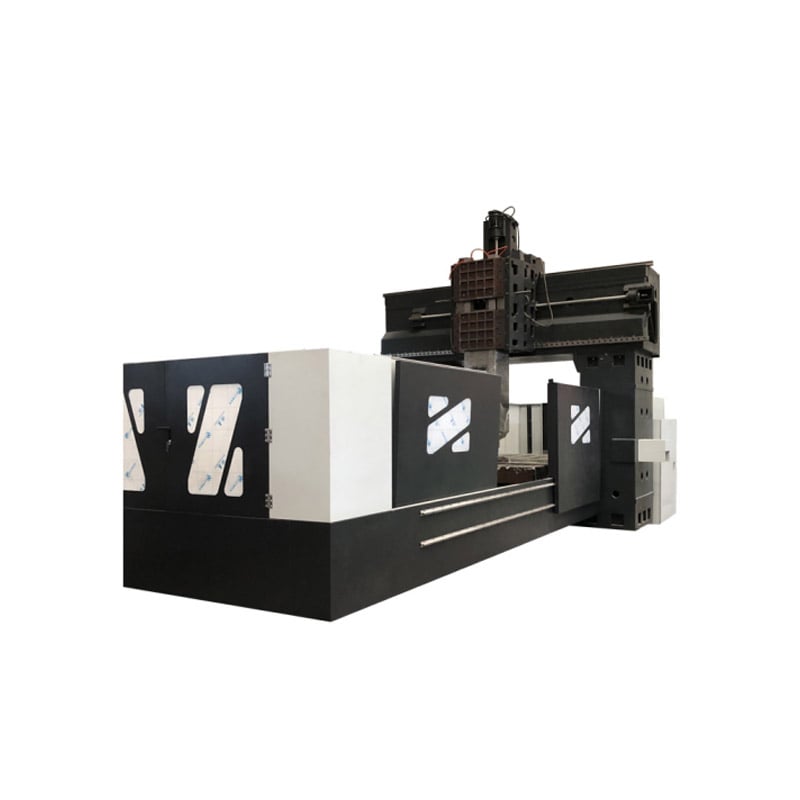

Портальный фрезерный станок с ЧПУ GMC4040 5-осевой фрезерный станок с ЧПУ
Портальный фрезерный станок с ЧПУ имеет много названий. Некоторые люди называют его двухстоечным фрезерным станком с ЧПУ. Некоторые называют его портальным обрабатывающим центром. Это станок с ЧПУ для фрезерования металла.
Описание товара
Портальный фрезерный станок с ЧПУ GMC4040 5-осевой фрезерный станок с ЧПУ
Портальный фрезерный станок с ЧПУ используется для замены большого вертикального обрабатывающего центра. Портальный обрабатывающий центр с ЧПУ имеет большую рабочую поверхность и зону обработки, что идеально подходит для производства крупных заготовок и пресс-форм.
Портальный фрезерный станок с ЧПУ по металлу подвергся точному анализу и отличному дизайну конструкции машины для улучшения конструкции балок и оснований. Эффективность и точность 5-осевого портального фрезерного станка помогут вам выполнить работу.
видео
Основные характеристики портального фрезерного станка с ЧПУ:
1. Высокая гибкость и технологичность:
Портальный обрабатывающий центр с ЧПУ отличается высокой гибкостью и сложным процессом.
Так называемая «гибкость» является гибкой, универсальной и гибкой, и может адаптироваться к автоматическим станкам для обработки заготовок различной формы. Разработка 5-осевого портального фрезерного станка размыла концепцию процессов черновой и чистовой обработки, нарушив границы традиционных процессов и отдельные правила обработки, что может максимально повысить эффективность использования оборудования.
Портальный фрезерный станок с ЧПУ по металлу обычно может выполнять сверление, растачивание, развертывание, плоское фрезерование, фрезерование фаски, фрезерование пазов, фрезерование поверхности, нарезание резьбы и другую обработку. Кроме того, как правило, необходимые операции механической обработки могут быть выполнены за один зажим.
2. Высокая точность обработки:
В настоящее время импульсный эквивалент устройства с числовым программным управлением обычно составляет 0,001 мм, а высокоточная система числового управления может достигать 0,0001 мм. Обрабатывающий центр портального типа обычно может обеспечить точность обработки заготовки. Кроме того, обработка с числовым программным управлением позволяет избежать ошибок ручного управления, и можно использовать партию обрабатываемых заготовок. Однородность размера относительно хорошая, и программное обеспечение также можно использовать для точной коррекции и компенсации, что значительно улучшает качество продукта.
3. Высокая эффективность производства:
Время, необходимое для обработки детали, включает время маневра и количество вспомогательного времени.
Портальный обрабатывающий центр может эффективно сократить эту часть времени, поэтому производительность обработки намного выше, чем у обычных фрезерных станков. Хорошая структурная жесткость позволяет портальному фрезерному станку с ЧПУ выполнять мощную резку с большим объемом резания, что эффективно экономит время маневрирования. Быстрое движение и позиционирование движущихся частей сверлильно-фрезерного станка с ЧПУ принимает меры ускорения и замедления, поэтому выбирается высокая скорость холостого хода, а время, затрачиваемое на ускоренную перемотку вперед, назад и позиционирование, намного меньше, чем при обычном фрезерные станки.
Скорость шпинделя и подача фрезерного станка с ЧПУ бесступенчато регулируются, поэтому важно выбрать наилучшую величину резания.
4. Снизить трудоемкость оператора:
5-осевой фрезерный станок с ЧПУ автоматически завершает обработку деталей по заранее запрограммированной программе. За исключением работы с клавиатурой, загрузки и выгрузки заготовок, промежуточных измерений и наблюдения за движением станка, не требуются тяжелые и повторяющиеся ручные операции, что может значительно сократить трудозатраты. прочность.
Поскольку большой фрезерный станок с ЧПУ обладает вышеуказанными преимуществами, 4-осевой фрезерный станок с ЧПУ стал основным оборудованием в машиностроительной промышленности.
Однако операция программирования двухстоечного фрезерного станка более сложна и требует более высокого уровня квалификации программистов. В противном случае сложно играть роль фрезерного станка с ЧПУ.
видео
Применение станочного центра портального типа
Портальный обрабатывающий центр — это крупногабаритный станок, специально разработанный для обработки крупногабаритных деталей.
Сверлильно-фрезерный станок с ЧПУ в основном используется в тяжелой промышленности, такой как самолеты, автомобили, корабли и другие отрасли тяжелой промышленности.
В целом, фрезерный станок с ЧПУ представляет собой крупногабаритный станок, предназначенный для обработки больших и сложных деталей, который подходит для различных отраслей промышленности, особенно для производства крупногабаритных деталей.
видео
Основные технические параметры станка
Вещь
Ед. изм
Спецификации
Тип структуры
Портальный тип с фиксированной балкой
Литье смолы в песчаные формы
Ширина портала
мм
1280
Рабочий стол
Нагрузка на рабочий стол
КГ
2500
Размер рабочего стола
мм
4000*4000
Ширина Т-образного паза
мм
18
Ось XYZ
Путешествовать
мм
4000*4000*450
Быстрая скорость перемещения по оси X.Y (без нагрузки)
