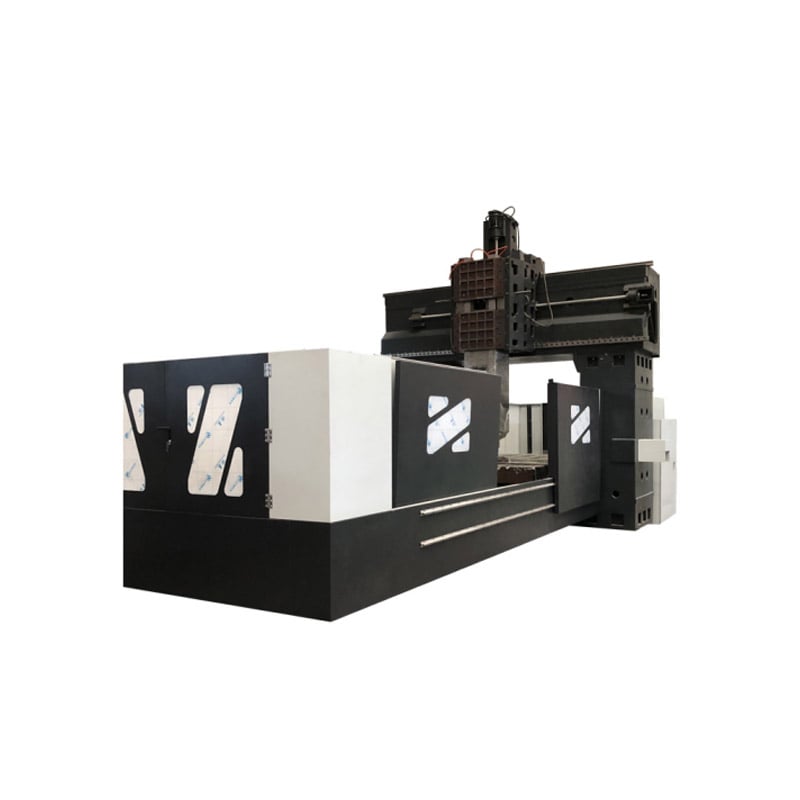

фрезерный станок с ЧПУ 4 оси GMC3035 портальный фрезерный станок с ЧПУ

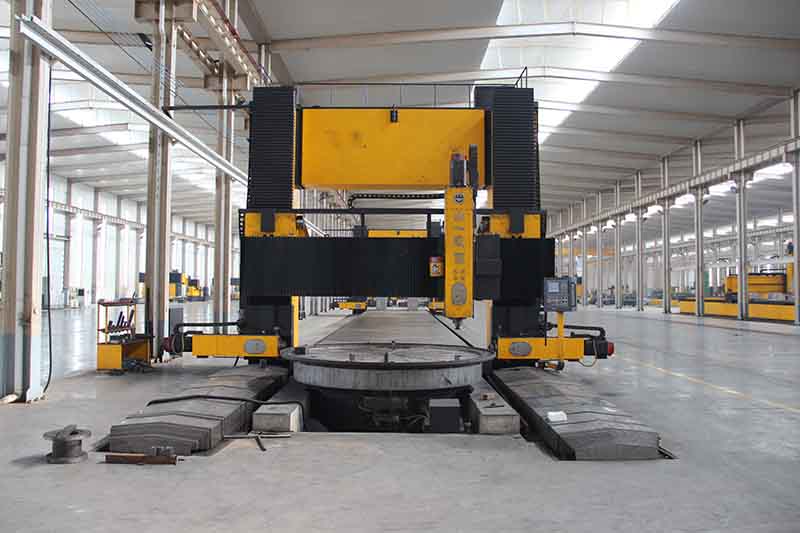

Общая конструкция портального фрезерного станка с ЧПУ по металлу состоит из портала. Портал состоит из двойных колонн, балок, соединительных балок, верхних балок, верхних крышек и ползунов фрезерной головки, образующих жесткую конструкцию. Балки перемещаются вверх и вниз по направляющим колонны.
Балка оснащена вертикальной мощной многофункциональной расточной и фрезерной головкой плунжерного типа, скользящая пластина расточной и фрезерной головки перемещается вдоль направляющей балки и перемещается вверх и вниз, а портальная конструкция перемещается в продольном направлении вдоль станины.
Описание товара
фрезерный станок с ЧПУ 4 оси GMC3035 портальный фрезерный станок с ЧПУ
Портальный фрезерный станок с ЧПУ - это высокоточный и необходимый тяжелый станок для современной обработки заготовок.
Портальный обрабатывающий центр с ЧПУ называется станком с ЧПУ. Он объединяет вычислительную технику, технологию автоматического управления, технологию измерения датчиков и технологию сетевой связи. Это типичный мехатронный продукт.
видео
Функции:
1.Отлично в движении и резке
2. Идеально подходит для пресс-форм и штампов в автомобильной промышленности и крупных заготовок в аэрокосмической промышленности.
3. Обладает достаточной статической и динамической жесткостью и хорошей точностью удержания.
4. Сильная жесткость передачи, стабильная и надежная точность.
5. Малая инерция движения и быстрый отклик
видео
Область применения
Станочный центр портального типа имеет широкий спектр применения, такой как обработка различных сложных плоских, криволинейных поверхностей и оболочковых деталей, фрезерование различных кулачков, пресс-форм, шатунов, лопастей, винтов, коробок и других деталей, а также сверление , расширение, торцевание, развертывание, нарезание резьбы, растачивание и другие элементы обработки.
Портальный обрабатывающий центр должен использовать портальный фрезерный станок с ЧПУ для обработки коробки, полости, пресс-формы и других деталей, а также зафиксировать один инструмент для долгосрочного фрезерования.
видео
| Вещь | Ед. изм | Спецификации | |
|---|---|---|---|
| Тип структуры | Портальный тип с фиксированной балкой | Литье смолы в песчаные формы | |
| Ширина портала | мм | 1280 | |
| Рабочий стол | Нагрузка на рабочий стол | КГ | 2500 |
| Размер рабочего стола | мм | 3000*3500 | |
| Ширина Т-образного паза | мм | 18 | |
| Ось XYZ | Путешествовать | мм | 3000*3500*450 |
| Быстрая скорость перемещения по оси X.Y (без нагрузки) | мм/мин | 8000-12000 | |
| Быстрая скорость перемещения по оси Z | мм/мин | 7000-10000 | |
| Максимальная скорость обработки | мм/мин | 6000 | |
| Точность позиционирования | мм/мм | 0.02/300 | |
| Точность повторного позиционирования | мм | 0.02 | |
| шпиндель | Мощность шпинделя | кВт | 7.5 |
| Скорость двигателя шпинделя | об/мин | 0-8000 | |
| Скорость вращения шпинделя | об/мин | 100-8000 | |
| Расстояние от шпинделя до стола (около) | мм-мм | 120-570 | |
| Габаритные размеры | Д*Ш*В | м | 4*2.3*2.6~2.9 |
| Масса | Т | 13 | |
