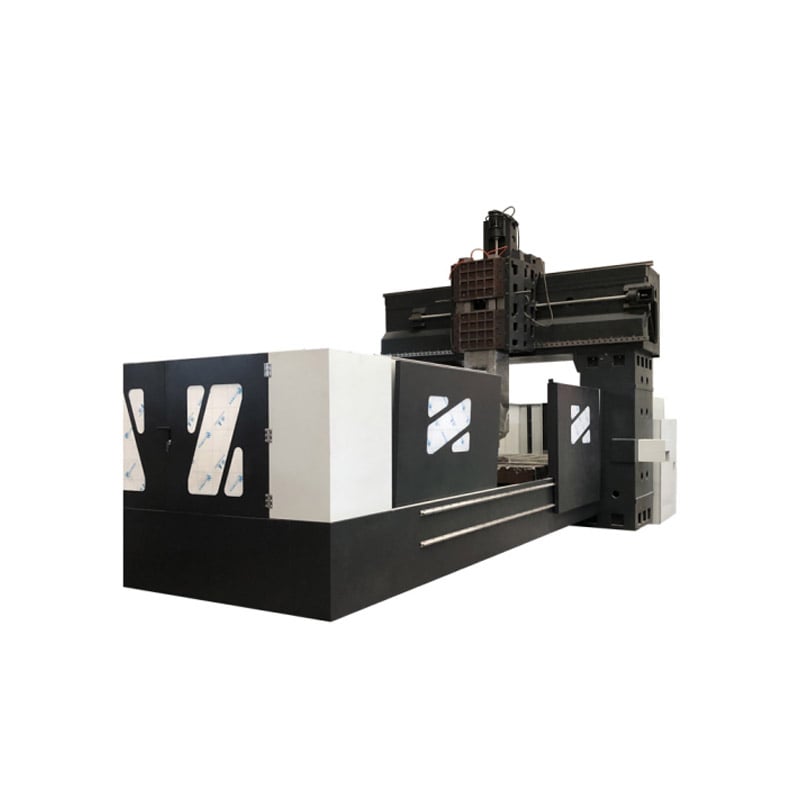

Портальный фрезерный станок с ЧПУ GMC3030 Фрезерный станок с ЧПУ
Появление портального обрабатывающего центра с ЧПУ внесло революционные изменения в традиционную обрабатывающую промышленность, превратив обрабатывающую промышленность в символ современной индустриализации.
Развитие технологии ЧПУ принесло много удобства в области автомобилестроения, национальной обороны и аэрокосмической промышленности, а также машиностроения.
Описание товара
Портальный фрезерный станок с ЧПУ GMC3030 Фрезерный станок с ЧПУ
Портальный фрезерный станок с ЧПУ относится к основному крупномасштабному обрабатывающему центру. Портальный обрабатывающий центр с ЧПУ относится к обрабатывающему центру, ось шпинделя которого перпендикулярна рабочему столу. Его конструктивная структура в основном предназначена для облегчения обработки крупных деталей. Можно сказать, что это решает проблему небольшой лазейки, из-за которой центр не может справиться с обработкой крупных деталей.
видео
Функции разных марок портальных фрезерных станков с ЧПУ совершенно разные, но все они должны иметь следующие основные функции:
1. Линейная интерполяция: одна из основных функций фрезерной обработки с ЧПУ.
2. Круговая интерполяция: одна из основных функций фрезерной обработки с ЧПУ.
3. Постоянный цикл. Постоянный цикл относится к подпрограммам обработки, разработанным разработчиком системы, органическому составу самой системы и параметризованным подпрограммам обработки, которые применяются для упрощения программирования и применяются в фиксированном формате инструкций, в основном используемых для реализовать некоторую типичную потребность многократно повторять операции обработки, такие как обработка различных отверстий, резьбы, канавок и т. д. Использование постоянных циклов может эффективно упростить программирование.
4. Компенсация инструмента: обычно включает компенсацию радиуса инструмента, компенсацию длины инструмента, компенсацию положения инструмента и т. д.
видео
Область применения
1. Обрабатывающий центр портального типа используется для обработки больших металлических листов автомобилей, таких как пластиковые формы.
2.5 Осевой портальный фрезерный станок используется для обработки больших форм и других крупногабаритных изделий с высокой чистотой поверхности и имеет значительную связь с системой и принадлежностями станка. Доступны крупногабаритные коробчатые конструкции.
3. Портальный фрезерный станок с ЧПУ обычно используется для обработки моделей, таких как автомобили.
видео
| Вещь | Ед. изм | Спецификации | |
|---|---|---|---|
| Тип структуры | Портальный тип с фиксированной балкой | Литье смолы в песчаные формы | |
| Ширина портала | мм | 1280 | |
| Рабочий стол | Нагрузка на рабочий стол | КГ | 2500 |
| Размер рабочего стола | мм | 3000*3000 | |
| Ширина Т-образного паза | мм | 18 | |
| Ось XYZ | Путешествовать | мм | 3000*3000*450 |
| Быстрая скорость перемещения по оси X.Y (без нагрузки) | мм/мин | 8000-12000 | |
| Быстрая скорость перемещения по оси Z | мм/мин | 7000-10000 | |
| Максимальная скорость обработки | мм/мин | 6000 | |
| Точность позиционирования | мм/мм | 0.02/300 | |
| Точность повторного позиционирования | мм | 0.02 | |
| шпиндель | Мощность шпинделя | кВт | 7.5 |
| Скорость двигателя шпинделя | об/мин | 0-8000 | |
| Скорость вращения шпинделя | об/мин | 100-8000 | |
| Расстояние от шпинделя до стола (около) | мм-мм | 120-570 | |
| Габаритные размеры | Д*Ш*В | м | 4*2.3*2.6~2.9 |
| Масса | Т | 13 | |
