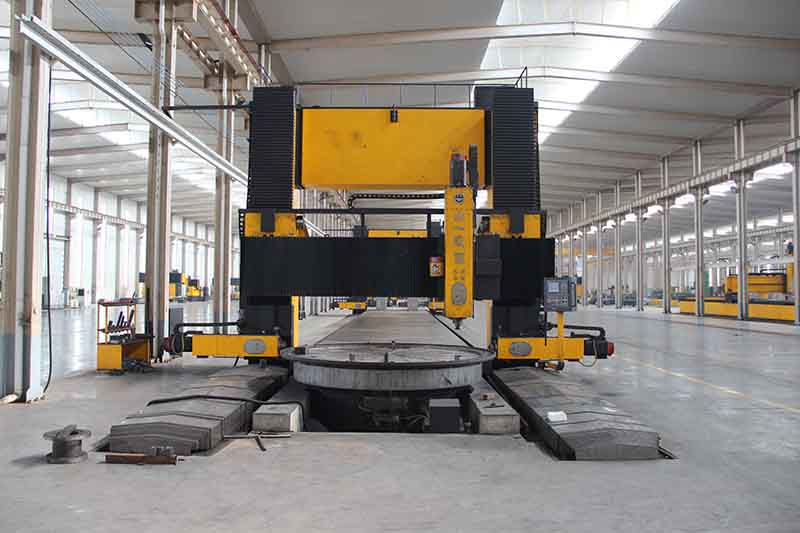

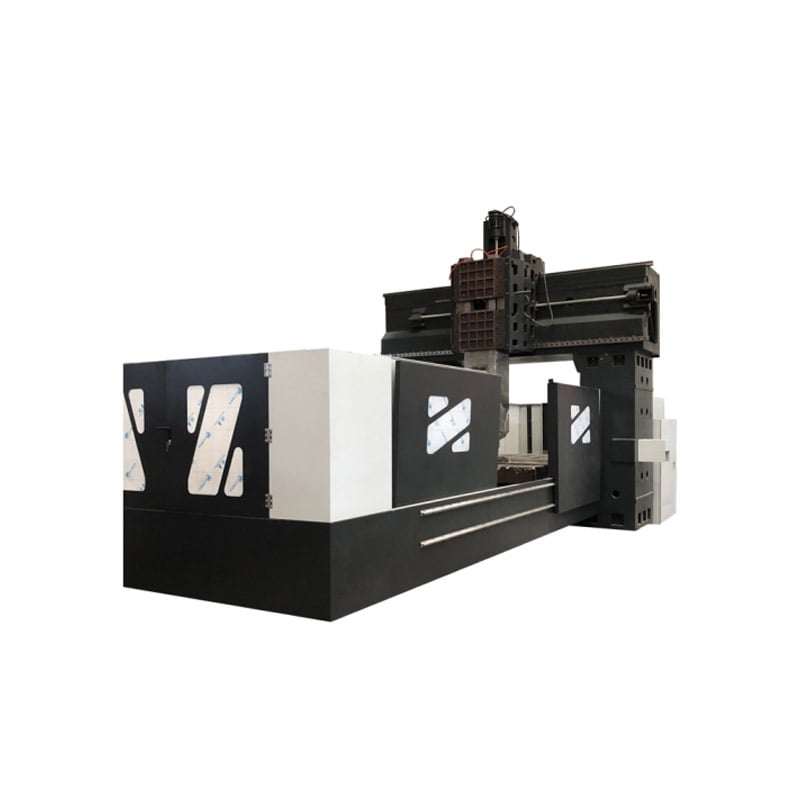

Фрезерный станок с ЧПУ

Структурные особенности:

1. Станина станка портального типа изготовлена ​​из высокопрочного чугуна и имеет закрытую рамную конструкцию с повышенной несущей способностью.

2. Слева и справа от передней бабки портального фрезерного станка с ЧПУ расположены балансировочные цилиндры. Автоматический синхронный баланс реализован с помощью устройства преобразования газа в жидкость, и для обеспечения плавного и стабильного движения передней бабки не требуется внешний источник питания.

3. Портальный обрабатывающий центр с ЧПУ оснащен высокоскоростным, высокоточным и жестким шпинделем для тяжелых условий эксплуатации с высокой осевой и радиальной несущей способностью.

4. Ось Z портального фрезерного станка с ЧПУ имеет прямоугольную жесткую направляющую, а пара направляющих закалена, покрыта пластиком и точно процарапана для обеспечения кинематических характеристик станка и жесткости, необходимой для резки.

5. Приводной двигатель 5-осевого портального фрезерного станка Z-направления имеет тормозное устройство отключения питания.

видео

Чтобы уменьшить термическую деформацию, в конструкции портального фрезерного станка обычно принимают следующие меры:

1. Контроль повышения температуры. После принятия ряда мер по уменьшению источника тепла ситуация с термической деформацией будет улучшена. Но полностью исключить внутренние и внешние источники тепла портального фрезерного станка обычно очень сложно или даже невозможно. Следовательно, повышение температуры должно контролироваться хорошим отводом тепла и охлаждением, чтобы уменьшить влияние источника тепла. Среди них наиболее эффективным методом является принудительное охлаждение в нагревательной части портального фрезерного станка или его можно нагревать в низкотемпературной части портального фрезерного станка, чтобы температура каждой точки портального фрезерного станка стремилась быть последовательным, что может уменьшить деформацию, вызванную разницей температур.

2. Чтобы уменьшить основной источник тепла термической деформации, когда портальный фрезерный станок вырабатывает тепло, источник тепла должен быть максимально отделен от хоста.

3. Усовершенствование шпиндельной коробки Для шпиндельной коробки портального фрезерного станка постарайтесь, чтобы термическая деформация шпинделя происходила в вертикальном направлении режущего инструмента. Это сводит к минимуму влияние термической деформации шпинделя на диаметр обработки. С точки зрения конструкции, расстояние между центром главного вала и главным валом до земли должно быть максимально уменьшено, чтобы уменьшить общую тепловую деформацию.

4. Улучшить портальный фрезерный станок. При тех же условиях нагрева портальный фрезерный станок также оказывает большое влияние на термическую деформацию. Например, одноколонный механизм, использовавшийся в портальном фрезерном станке в прошлом, может быть заменен двухстоечным механизмом. Из-за лево-правой симметрии главная ось двухколонного механизма после нагрева имеет небольшую деформацию в других направлениях, за исключением вертикального перемещения, и перемещение вертикальной оси может быть легко компенсировано величиной коррекции координат.
