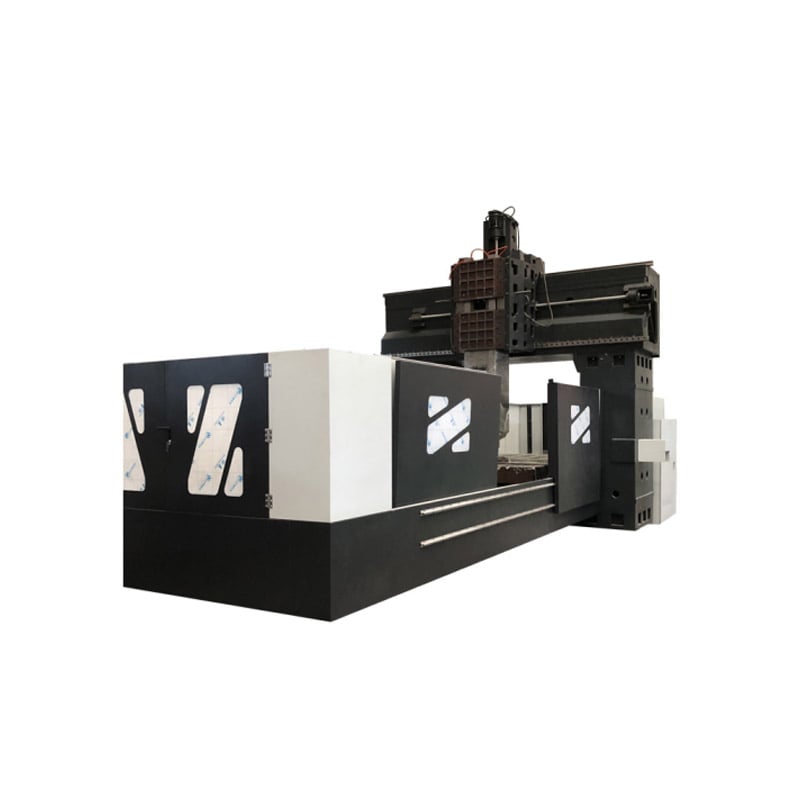

Двухстоечный фрезерный станок Портальный обрабатывающий центр GMC2535
Портальный обрабатывающий центр с ЧПУ использует структуру рамы с фиксированной балкой, которая сохраняет хорошую жесткость и точность в течение длительного времени, с большим крутящим моментом и хорошими динамическими характеристиками. Он полностью поглощает международную передовую концепцию проектирования станков в соответствии с потребностями обработки.
Описание товара
Двухстоечный фрезерный станок Портальный обрабатывающий центр GMC2535
Описание продукта
Основная фрезерная головка портального фрезерного станка с ЧПУ имеет функции фрезерования, растачивания, сверления, зенкерования, нарезания резьбы и т. д., исключительно подходит для крупногабаритных штампов, инструментальных помещений, компонентов аэрокосмической и точной техники.
Портальный обрабатывающий центр с ЧПУ оснащен насадной фрезерной головкой для одноразового зажима заготовки, а установка фрезерной головки под прямым углом позволяет выполнять пятистороннюю обработку.
видео
Особенности портального фрезерного станка с ЧПУ
1. Портальный обрабатывающий центр с ЧПУ использует структуру рамы с фиксированной балкой, которая сохраняет хорошую жесткость и точность в течение длительного времени, с большим крутящим моментом и хорошими динамическими характеристиками. Он полностью поглощает международную передовую концепцию проектирования станков в соответствии с потребностями обработки.
2. Ключевые части портального фрезерного станка с ЧПУ включают в себя станину, колонну, балку, седло, поршень и рабочую поверхность, все из которых изготовлены из высокопрочного смоляного песка, высокопрочного и высококачественного чугуна. может выдерживать тяжелую резку и сохранять долговременную точность и высокую стабильность.
3,5-осевой портальный фрезерный станок с термически симметричной передней бабкой, высокоточные радиально-упорные подшипники установлены на головке и хвостовой части шпинделя для эффективного обеспечения жесткости и точности. Жесткость дополнительно повышается за счет использования шпинделя увеличенного диаметра и толщины. Шпиндель приводится в движение мощным двигателем с высокой мощностью и высоким крутящим моментом, что позволяет выполнять высокоточную тяжелую резку даже на низкой скорости.
4. В системе подачи станка портального типа используется шариковый винт увеличенного диаметра с предварительным растяжением, что повышает жесткость шнека и может эффективно предотвратить термическую деформацию шнека.
5. Портальный обрабатывающий центр винтового типа и цепной конструкции автоматического удаления стружки объединены для обеспечения плавного удаления стружки.
6. По осям X/Y сверлильно-фрезерного станка с ЧПУ используется сверхпрочная направляющая, а по оси Z используется прямоугольная направляющая из закаленного пластика, которая имеет низкий износ и высокую нагрузку, обеспечивает долгий срок службы. срок использования точность станка, и может значительно повысить точность и точность резки. жесткость.
видео
Область применения портального фрезерного станка с ЧПУ
1. Производство железнодорожных локомотивов: корпус высокоскоростных железнодорожных локомотивов, оси, колеса и другие детали.
2. Оружейная промышленность: для танков, бронемашин, пуль, орудий, сердечников и других изделий.
3. Производство электронного информационного оборудования: для корпусов высококачественных электронных продуктов, статоров роторов двигателей, крышек корпусов двигателей и т. д.
4. Производство металлургического оборудования: для непрерывнолитейного и прокатного оборудования.
5. Производство строительной техники: для коробок передач, землеройных стрел, кузовов автомобилей, двигателей и других компонентов.
видео
Основные технические параметры станка
Вещь
Ед. изм
Спецификации
Тип структуры
Портальный тип с фиксированной балкой
Литье смолы в песчаные формы
Ширина портала
мм
1280
Рабочий стол
Нагрузка на рабочий стол
КГ
2500
Размер рабочего стола
мм
2500*3500
Ширина Т-образного паза
мм
18
Ось XYZ
Путешествовать
мм
2500*3500*450
Быстрая скорость перемещения по оси X.Y (без нагрузки)
