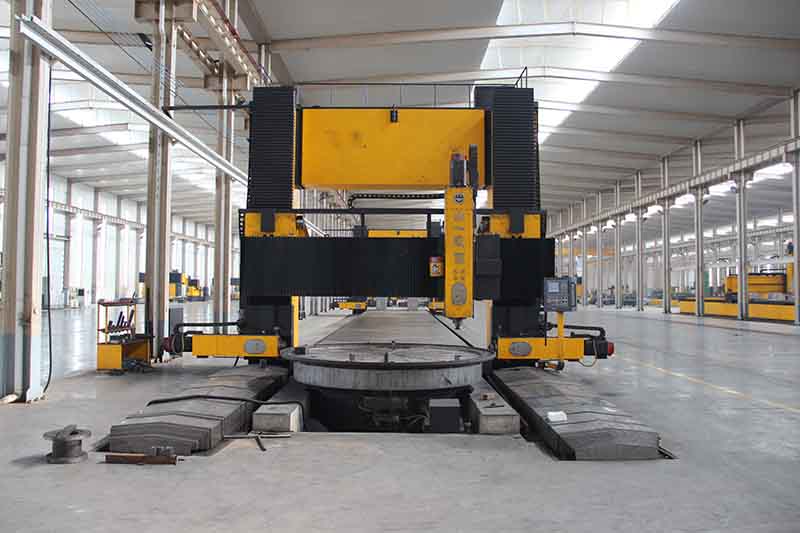

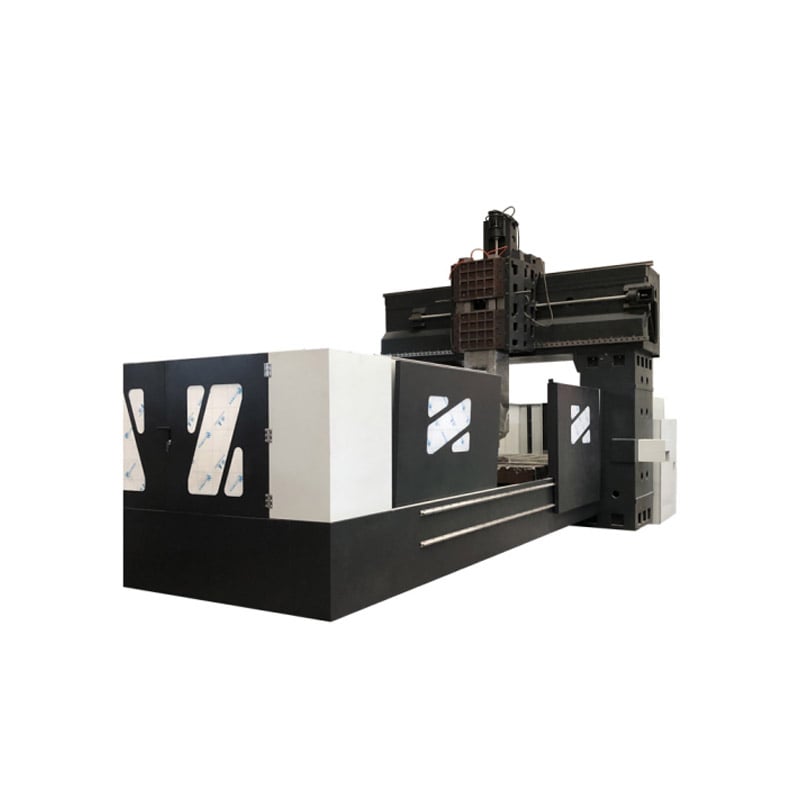

Портальный фрезерный станок GMC2530 портальный металлический фрезерный станок с ЧПУ
Портальные фрезерные станки с ЧПУ применяются для обработки крупногабаритных заготовок длиной до десятков метров (для производства бассейнов, СПА, яхт и катеров, рекламных зданий, ветроустановок, изготовления элементов фюзеляжа самолетов).
Описание товара
Портальный фрезерный станок GMC2530 портальный металлический фрезерный станок с ЧПУ
Описание продукта
На портальном фрезерном станке с ЧПУ можно использовать несколько фрез для одновременной обработки поверхности, а точность обработки и эффективность производства относительно высоки.
Портальный обрабатывающий центр с ЧПУ подходит для обработки плоских и наклонных поверхностей крупных заготовок в серийном и массовом производстве.
видео
Функции
1. Обрабатывающий центр портального типа фиксируется портальной рамой, рабочий стол представляет собой подвижную конструкцию, а направляющая балки имеет ступенчатую конструкцию. Жесткий.
2. Внутри каждой части портального обрабатывающего центра расположено множество ребер жесткости, а направляющая имеет опорную конструкцию роликовой направляющей для тяжелых условий эксплуатации, благодаря чему станок может обеспечить высокую жесткость и долговременную стабильную точность.
3. Ползунок оси Z портального фрезерного станка с ЧПУ может иметь форму линейной направляющей или жесткой направляющей, которая может быть выбрана заказчиком в соответствии с требованиями обработки.
4. Фрезерный станок с ЧПУ может быть оснащен коробкой передач для увеличения крутящего момента.
видео
Вопросы, требующие внимания
При использовании портального фрезерного станка с ЧПУ для обработки деталей вы также должны обратить внимание на ношение защитной одежды и обратить внимание на безопасные операции во время обработки. Оборудование для обработки 5-осевого портального фрезерного станка зафиксировано и установлено, и следует выбрать сухую и вентилируемую среду. Оборудование нельзя использовать во влажной среде. Кроме того, если персонал обнаруживает ненормальный шум в процессе производства, необходимо вовремя проверять рабочее состояние оборудования.
видео
| Вещь | Ед. изм | Спецификации | |
|---|---|---|---|
| Тип структуры | Портальный тип с фиксированной балкой | Литье смолы в песчаные формы | |
| Ширина портала | мм | 1280 | |
| Рабочий стол |
Нагрузка на рабочий стол
|
КГ
|
2500
|
| Размер рабочего стола | мм | 2500*3000 | |
| Ширина Т-образного паза | мм | 18 | |
| Ось XYZ |
Путешествовать
|
мм
|
2500*3000*400 |
| Быстрая скорость перемещения по оси X.Y (без нагрузки) | мм/мин | 8000-12000 | |
| Быстрая скорость перемещения по оси Z | мм/мин | 7000-10000 | |
| Максимальная скорость обработки | мм/мин | 6000 | |
| Точность позиционирования | мм/мм | 0.02/300 | |
| Точность повторного позиционирования | мм | 0.02 | |
| шпиндель |
Мощность шпинделя
|
кВт
|
7.5
|
| Скорость двигателя шпинделя | об/мин | 0-8000 | |
| Скорость вращения шпинделя | об/мин | 100-8000 | |
| Расстояние от шпинделя до стола (около) | мм-мм | 120-570 | |
| Габаритные размеры | Д*Ш*В | м | 4*2.3*2.6~2.9 |
| Масса | Т | 13 | |
