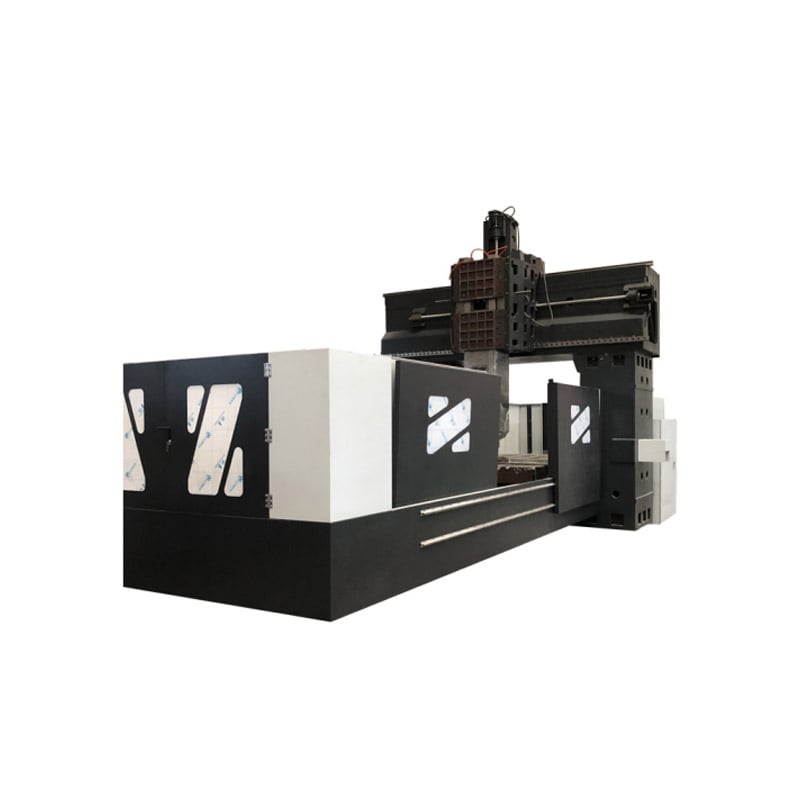

Портальный обрабатывающий центр с ЧПУ GMC2525 портальный обрабатывающий центр
Портальный металлофрезерный станок с ЧПУ широко используется в машиностроении, авиации, аэрокосмической, автомобильной, атомной промышленности, энергетике, пресс-формах, локомотивах, тяжелом машиностроении, машиностроении, кораблях, станках, электронике, полиграфии, текстильной и других отраслях обрабатывающей промышленности.
Описание товара
Портальный обрабатывающий центр с ЧПУ GMC2525 портальный обрабатывающий центр

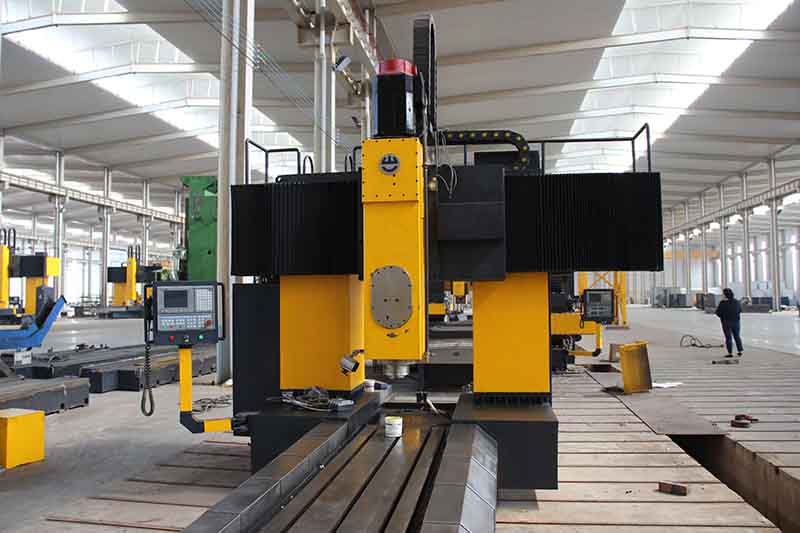

Портальный фрезерный станок с ЧПУ представляет собой конструкцию с фиксированной балкой, подвижным столом и портальной рамой. На основе наследования характеристик традиционного портала, таких как высокая жесткость и хорошая стабильность, он вводит и поглощает передовые концепции проектирования и использует метод конечных элементов. для механического анализа.
Разумно Это передовое оборудование с высокой эффективностью, высокой точностью и высокой надежностью для улучшения общей жесткости, статической точности и динамических характеристик станка.
видео
Основными особенностями 5-осевого портального фрезерного станка являются:
1. На базе сверлильного станка с ЧПУ или фрезерного станка с ЧПУ добавлено автоматическое устройство смены инструмента, так что после однократного зажима заготовки можно непрерывно выполнять многопроцессную обработку поверхности заготовки, а процессы являются высококонцентрированными. .
2. Портальный металлофрезерный станок с ЧПУ обычно имеет автоматический индексирующий поворотный стол или шпиндельную коробку, которая может автоматически поворачивать угол, так что заготовка может автоматически выполнять многопроцессную обработку нескольких плоскостей или нескольких угловых положений после одного зажима.
3. Портальный обрабатывающий центр с ЧПУ может автоматически изменять скорость вращения шпинделя станка, скорость подачи, траекторию движения инструмента относительно заготовки и другие вспомогательные функции.
4. Если портальный фрезерный станок с ЧПУ имеет обменный стол, в то время как заготовка обрабатывается на столе в рабочем положении, загрузка и выгрузка других заготовок на столе в положении загрузки и разгрузки не повлияет на нормальную обработку заготовка.
видео
Области применения портального обрабатывающего центра с ЧПУ:
Портальный фрезерный станок с ЧПУ в основном используется для многовариантной и пакетной обработки автомобильных пресс-форм, строительной техники и ветроэнергетического оборудования, обеспечивая высокую точность размеров, формы и положения, а также выполнение требований к черновой и чистовой обработке деталей.
видео
| Вещь | Ед. изм | Спецификации | |
|---|---|---|---|
|
Тип структуры
|
Портальный тип с фиксированной балкой
|
Литье смолы в песчаные формы | |
| Ширина портала | мм | 1280 | |
| Рабочий стол |
Нагрузка на рабочий стол
|
КГ
|
2500
|
| Размер рабочего стола | мм | 2500*2500 | |
| Ширина Т-образного паза | мм | 18 | |
| Ось XYZ |
Путешествовать
|
мм |
2500*2500*450
|
| Быстрая скорость перемещения по оси X.Y (без нагрузки) | мм/мин | 8000-12000 | |
| Быстрая скорость перемещения по оси Z | мм/мин | 7000-10000 | |
| Максимальная скорость обработки | мм/мин | 6000 | |
| Точность позиционирования | мм/мм | 0.02/300 | |
| Точность повторного позиционирования | мм | 0.02 | |
| шпиндель |
Мощность шпинделя
|
кВт
|
7.5
|
| Скорость двигателя шпинделя | об/мин | 0-8000 | |
| Скорость вращения шпинделя | об/мин | 100-8000 | |
| Расстояние от шпинделя до стола (около) | мм-мм | 120-570 | |
| Габаритные размеры | Д*Ш*В | м |
4*2.3*2.6~2.9
|
| Масса | Т | 12 | |
